超声探头的操作及临床应用——常规探头篇（二）

admin

本系列共有超声探头操作、常规探头、特殊探头三篇，此篇为第二篇。

今天我们来讲的是超声探头中的一些常规探头。

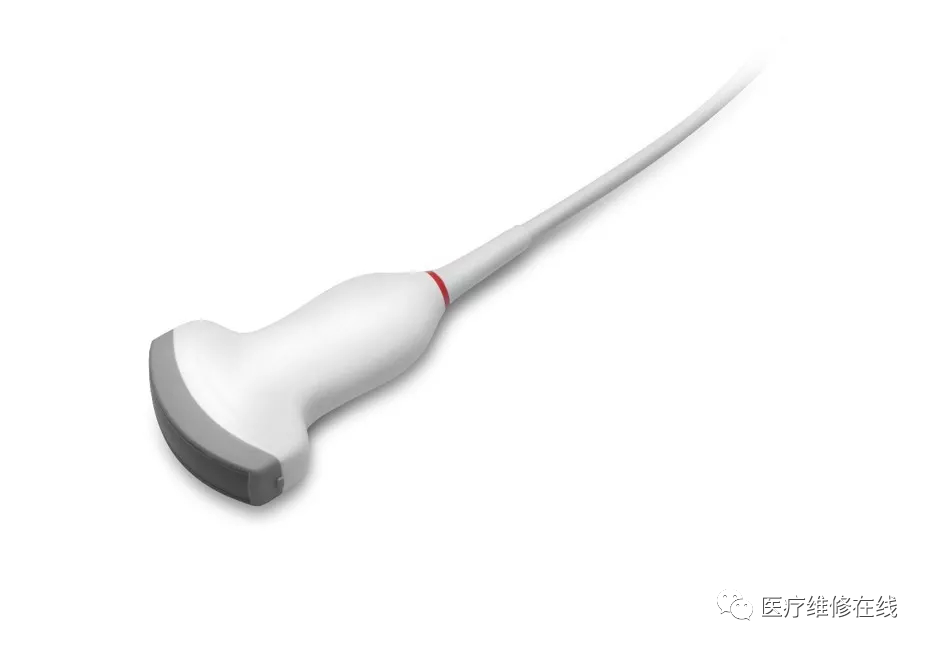

1单晶体凸阵探头

采用了单晶体探头材料，探头面是凸面，接触面小，成像视野呈扇形，应用广泛，常应用于腹部、妇产、肺部等相对部位较深的脏器。

超声图像是探头和系统平台紧密结合的产物，因此在同一台机器上，软件、硬件都需要达到单晶探头的要求。

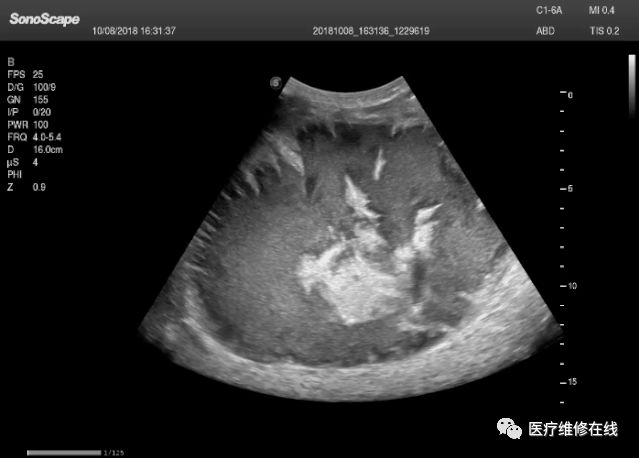

肝癌

2相控阵探头

探头面是平面，接触面小，近场视野最小，远场视野大，成像视野呈扇形，适用于心脏。

心脏探头通常按应用人群划分为成人、儿童、新生儿三类：（1）成人心脏位置最深、搏动速度慢；（2）新生儿心脏位置较浅、搏动速度最快；（3）儿童心脏的情况介于新生儿与成人之间。

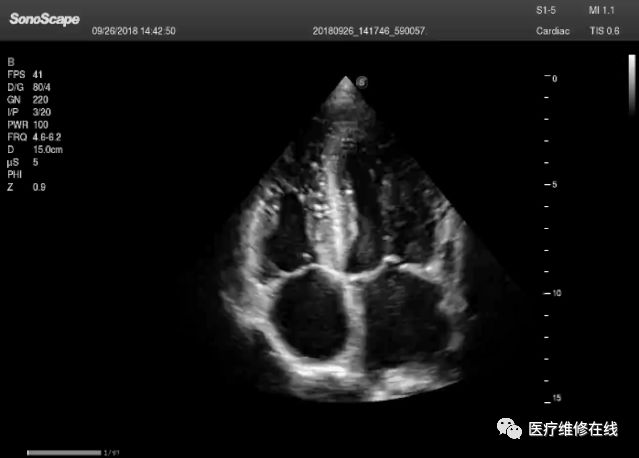

心脏

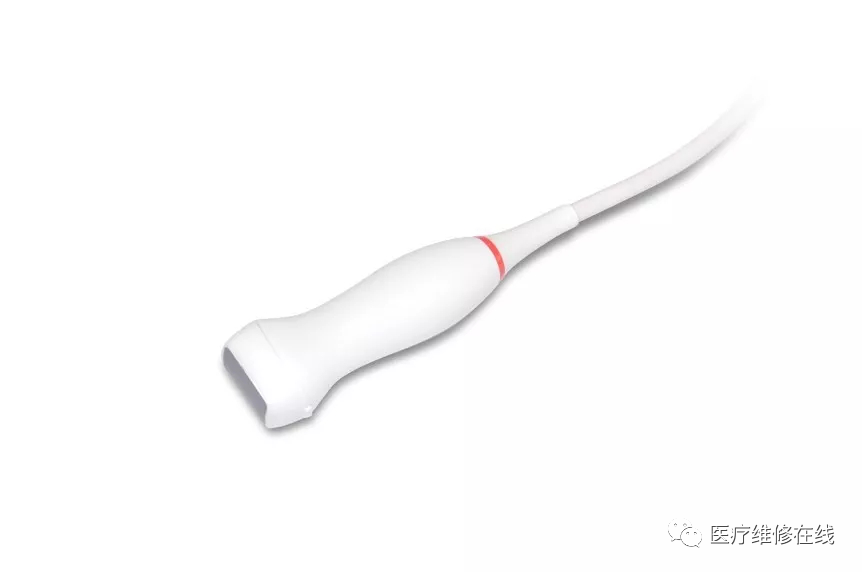

3线阵探头

探头面是平面，接触面大，成像视野呈矩形，成像分辨率高，穿透力相对较低，适用于浅表的血管、小器官、肌骨等检查。

甲状腺结节

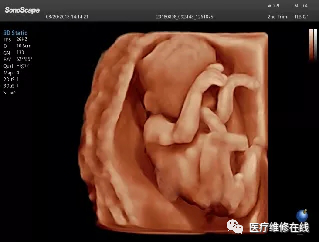

4容积探头

容积探头是在二维图像的基础上，将连续采集的空间分布位置，经过计算机重建



算法，从而获得完整的空间形态。

适用于：胎儿面部、脊柱和肢体等。

优势特点：快速获取、扫查连续均匀、解剖结构显示为容积数据、准确进行容积测量。

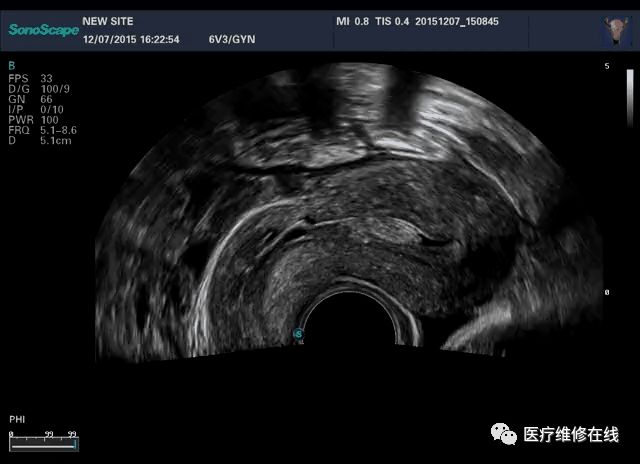

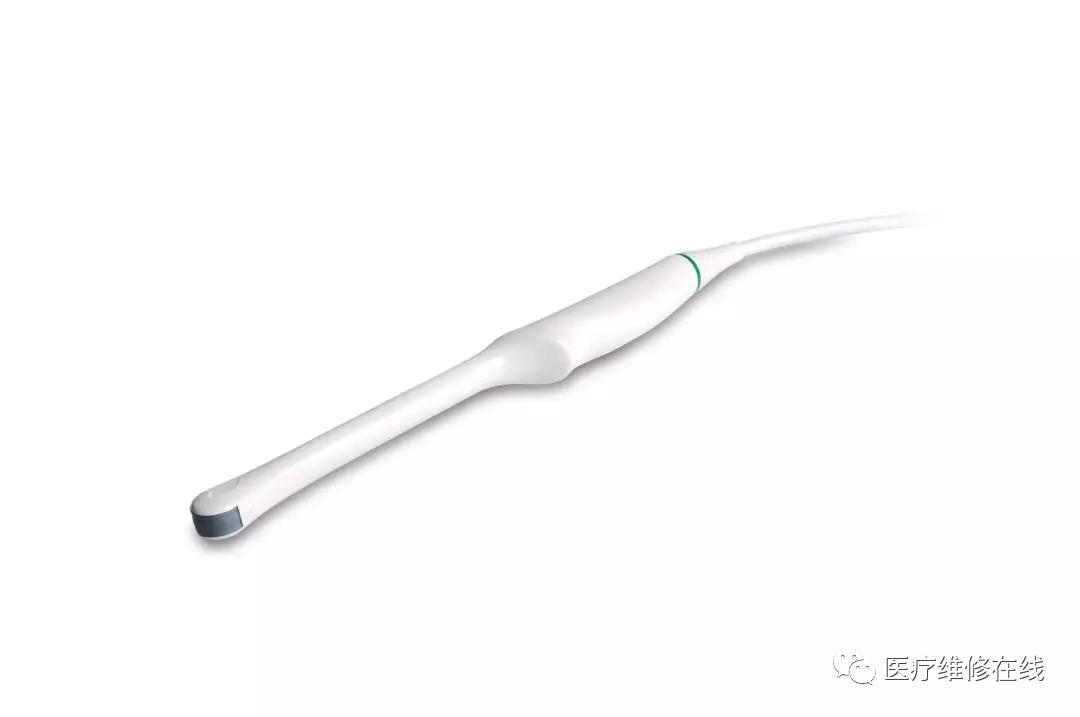

5腔内探头

腔内探头，具有频率高，图像分辨率高等特点，不需充盈膀胱，探头紧贴受检部位，使盆腔器官处于声束的近场区域，图像更清晰。

下一篇我们将介绍特殊探头。
