硬性内窥镜结构及工作原理

admin · 发表于 2020-9-17 06:49:55

硬性内窥镜在国内外医疗领域的应用都很广泛，我院很多科室如泌尿外科的肾镜、膀胱镜；妇科的宫腔镜、腹腔镜；耳鼻喉科的鼻窦镜；骨科的椎间孔镜、肩关节镜、膝关节镜、腕关节镜等，都在使用这些硬性内窥镜进行检查和手术。

硬性内窥镜图像清晰、操作简单、灵活方便，医生可以直接观察病灶部位，对病人进行检查、诊断。但是，随着硬性内窥镜及内镜系统使用频次的增加，硬性内窥镜及配套设备出现故障的几率也在增加。

最常见的故障例如：由于硬性内窥镜图像系统故障导致的图像故障、由于光源主机故障导致的光源故障、由于操作者操作不当导致的硬镜破损故障等，而且这些故障的维修费用也很高。

作为医院自己的医疗设备管理部门，医疗设备科工程师应该从专业角度出发，尽可能地减少硬性内窥镜及内镜系统的故障，提高设备使用效率。

硬性内窥镜结构

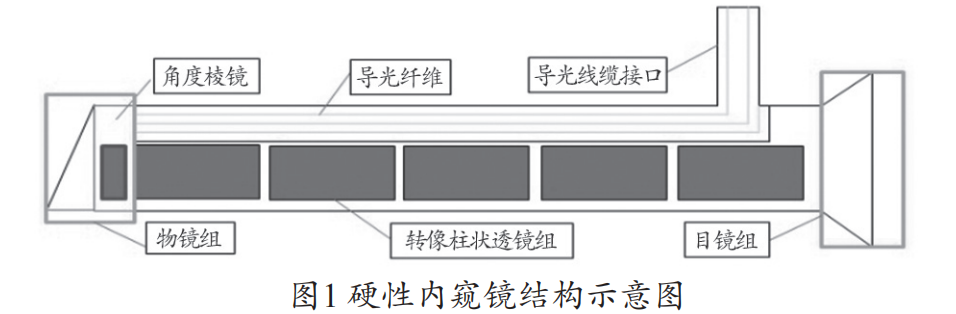

硬性内窥镜是由图像系统、照明系统及配件系统组成。根据各学科操作方式、检查部位的不同，硬性内窥镜的配件系统会有不同的种类，所以硬镜外形略有不同。但所有硬性内窥镜的图像系统、照明系统的组成是大体相同的。硬性内窥镜的图像系统主要由物镜组、转像柱状透镜组、目镜组组成。照明系统由导光纤维组成（图 1）。

硬性内窥镜的工作原理

硬性内窥镜种类有很多，为了达到不同手术或检查的使用要求，硬性内窥镜在外形、长度、角度、粗细等几方面略有不同。但其成像的基本原理是相同的。硬性内窥镜是通过复杂的光学成像系统和照明系统将病灶图像显示给操作者或者显像系统中。

其原理是：待观察的组织经过物镜组成像，根据检查要求物镜组内还需要不同角度的棱镜实现角度变化，物镜成像后通过转像柱状透镜将倒像转为正像，并传输到目镜，再由目镜放大后成为可观察图像。照明系统实现照明的原理是将光源设备发出的光经过光导纤维传输到内窥镜前端，照亮待观察组织。

ingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", Arial, sans-serif;font-size: 12px;letter-spacing: 1px;background-color: rgb(255, 255, 255);">声明：本文为转载文章，仅作分享，版权归原作者所有，如有侵权请及时联系我们删除，谢谢。

维修实例

设备型号：OLYMPUS A70941A 关节镜

故障反馈：图像模糊不清

检测结果：

1.图像模糊

2.镜头前端脱胶导致漏水

3.物镜组和棒镜被腐蚀损坏

4.镜头前端光纤磨损

维修方案：

I级维修（更换工作管和光纤、更换物镜组和损坏的棒镜、调准及清洁光学系统、密封内窥镜、全面泄漏和震荡测试）

维修完成后修复图像效果：
