飞利浦彩超HD15维修故障一例

admin

故障现象

HD15 超声无法开机。按下开机键后 HD15 不能正常启动，查看设备故障情况，发现开机时主机启动然后又停止，显示器黑屏。

故障的排查与维修

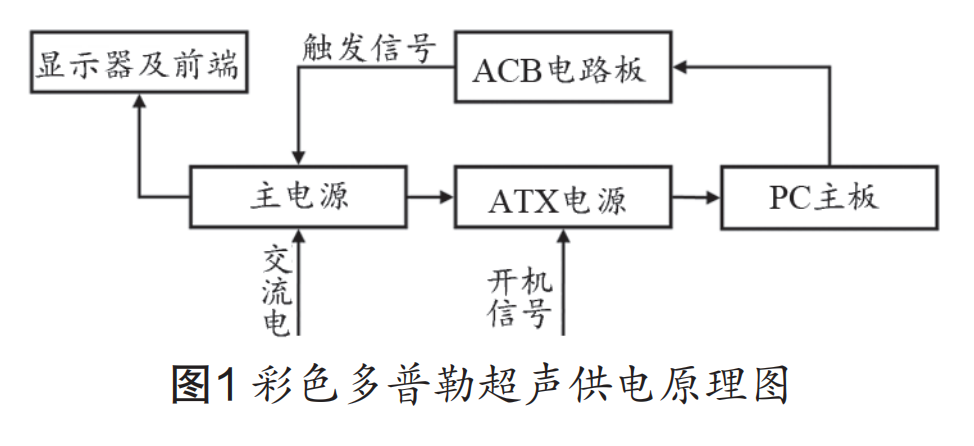

彩色多普勒超声供电原理图，如图 1 所示。

首先检查电源，墙面插座电压正常，进入设备主电源的电压也正常，确定故障问题出在 HD15 设备本身。

HD15 供电原理为交流电流经设备主电源后进入后端的 ATX 电源，ATX 电源接收到开机信号后将电传递给 PC 主板，PC 主板又通过前后端接口板和连线将电传递给后端的 ACB 电路板，然后 ACB电路板会将触发信号传递回给主电源，主电源接收到触发信号后最终启动显示器和前端，整个设备才能够正常运行。

根据 HD15 的供电原理，开机后后端的 ATX 电源正常启动，但是又停止，显示器黑屏，判断是设备没有完全启动，此时可以排除 ATX 电源、触发信号开关的问题，考虑问题可能出现以下在三个方面 ：

① 后端 PC 的接口板以及连线故障 ；

② 前端电路板问题，无法将触发信号传递给主电源 ；

③ 主机电源及附件问题，触发信号无法触发主电源。

检查接口板以及连线都正常、无松动也无破损 ；将前端电路板上的 NPOWER ON 针脚与设备金属外壳相连接，强制启动电源进行操作，故障依旧存在。

排除前两个问题后确定了故障应该出在主机电源及附件上，故拆开了 HD15 设备的主电源，仔细检查电源板上元器件的外观是否有异常，此时发现一个电容出现轻微鼓包现象，怀疑该电容是导致故障的原因所在。取下电容后用万用表测量发现该电容充放电异常，更换同规格电容并重新焊接后，测试主电源供电正常，至此设备故障修复。
