SIEMENS S1000彩超故障维修一例

admin

点击蓝色字关注我们！

故障现象

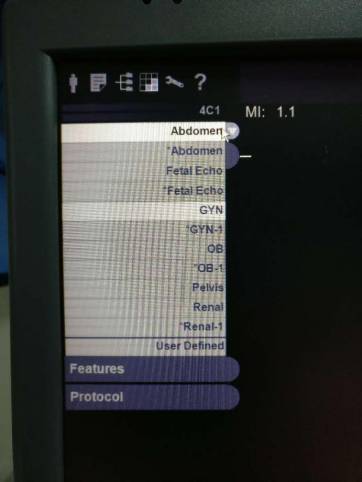

    西门子S1000彩超机器 ，开机进入超声工作界面正常，心脏探头使用正常，但浅表探头和腹部探头仅在0B模式下可正常使用，在其他模式下不能使用，机器同时出现卡屏现象。

故障分析

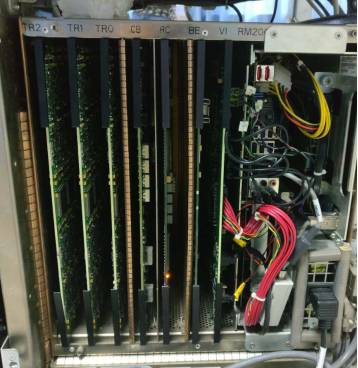

S1000彩超机器信号处理与控制模块主要由探头接口模块、输入输出模块和电子系统模块组成，其中电子系统模块包括TR、CB、RC、BE、VI及RM板，TR、RC板与探头接口模块（TI Module）共同完成超声信号处理功能，统称为前端部分；BE、VI和RM板负责超声信号数据后续处理及机器整体控制功能，统称为后端部分。电源包括四个部分，AC交流电源箱、PSA 模拟电源模块、PSD数字电源模块和QuickStart Battery 快速启动电池。

先排除是否系统软件出错导致该故障发生，对机器进行系统重装后，故障依然存在，排除系统软件故障可能。从硬件功能上初步判断为RC和BE的问题。RC 板作为前端的实时控制板，除实现超声波发射接收的控制功能外，还负责将 TR 板共计 192 通道的接收数据进行模数转换，从而将回波信号转换为数字信号，方便后端基于软件技术的进一步处理。RC 板的故障会同时造成机器所有功能异常。BE 板从前端的 RC板接收数字化的回波信号，并按照操作者的要求进行处理。BE 板的故障往往会造成彩超的某一个功能异常。

通过硬件替换排除法，排除BE和RC故障可能后考虑PSA 和TI，其中 TI 板可同时支持 3 个探头并可任意切换，但不支持探头热插拔。TI 板出现故障时常会引起 2D 区域无图像、卡屏或开机报“US_IMG_17”等错误代码，PSA则负责前端供电并提供探头工作电压，若PSA故障将可能造成探头由于提供电压异常而导致的部分功能无法正常使用。

维修结果

   更换PSA电源，机器所有功能正常使用，故障排除。

---
