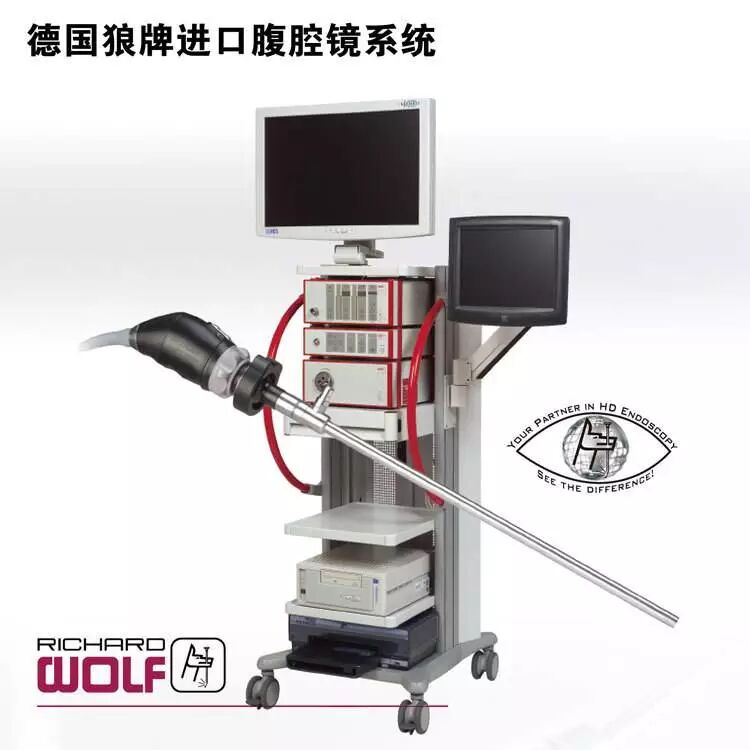

超详细！狼牌腹腔镜操作手册

admin

Part 1

操作说明

01

单晶片（5512.001）摄录仪步骤

1.打开电源开关。

2.以白色纱布为基准，镜子前端距白色纱布约2cm左右，按下白色平衡键（光纤必须跟镜子连接好，冷光源必须开启。）或者由手术操作者按压摄像头上白色按钮3秒以上，也可调节白色平衡。

3.把光栅键打开，以消除手术过程中的反光现象。

4.打开图像亮度调节键，调节图像亮度或者由手术操作者直接按压摄像头上白色按钮1秒钟也可调节。

5.注意：摄像头及摄像电缆线不能浸泡、熏蒸。

02

三晶片（5516.001）摄录仪步骤

1.打开电源开关。

2.以白色纱布为基准，镜子前端距白色纱布约2cm左右，按压白色平衡键（光纤必须跟镜子连接好，冷光源必须开启）或者由手术操作者按压摄像头左侧白色按钮3秒以上，也可调节白色平衡。

3.摄像头右侧黑色按钮为1.0-1.5倍放大按钮。

4.把光栅键打开，以消除手术过程中的反光现象。

5.打开图像清晰调节键，可调节低、中、高三个档位。

6.注意：摄像头及摄像电缆线不能浸泡、熏蒸。

03

三晶片（5507.001）摄像仪步骤

1.打开电源开关

2.白色纱布为基准，镜子前端距白色纱布约2cm左右，按压白色平衡键（光纤必须跟镜子连接好，冷光源必须开启）调节白色平衡。

3.把光栅键打开，以消除手术过程中的反光现象。

4.开启颜色自动跟踪调节键，可自动识别颜色深浅。使图像达到最佳效果，避免颜色失真。

5.打开图像亮度调节键，可调节低、中、高三个档次的亮度。可根据手术需要来设定。

6.注意：摄像头及摄像电缆线不能浸泡、熏蒸。

7.可在手动调色盘上调省所需要颜色

04

氩灯（5123.001、5131.001）冷光源步骤

1.打开电源开关。

2.开灯泡开启按钮，使灯泡工作。

3.进行亮度调节，亮度调节可分三种模式：

A、整体照明模式，对直径较大的图像较为理想，物距发生变化时，可自动调节亮度。

B、局部照明模式，对于直径较小的图像较为理想，物距发生变化时，可自动调节亮度。

C、手动亮度控制，可调节额定的亮度值，但是物距发生变化时，不能自动调节亮度。

4.手术完毕后，必须先关闭灯泡工作按钮，待散热风扇停止工作后再关闭电源。

05

卤素（4251.001）冷光源步骤

1.打开电源开关。

2.调节亮度旋钮，（向左减少亮度，向右增加亮度）。

3.打开灯泡长寿命按钮，可提高灯泡工作寿命。

4.按压灯泡转换开关，可以切换成备用灯泡进行工作。再向外拉此开关即可打开灯座进行灯泡更换。

06

电刀（ICC-300、ICC-200）步骤

1.将负极板线跟负极板连接好后，贴在病人身上，负极板线一端连接主机。

2.打开电源，仪器自检，显示屏闪烁，可接任意一个键，仪器进入工作状态。

3.需要其它数据，则按上下箭头键，可重新设置新的工作数据。

4.电切时所设置的功率有四种不同的凝血效果，电凝时有不同凝血的效果，根据手术操作者的需要按切换键来设定。

5.双极电凝时，需把脚控开关转换键切换到双极，使用双极时，不用连接负极板。可选择脚控启动和自动启动模式，一般采用脚控启动，手术中比较安全。

07

气腹机（2232.001）步骤

1.打开气瓶总阀门

2.打开气腹机主机电源开关。

3.待气瓶显示器绿灯稳定下来，气流量；气腹压力等均显示”0"后，再设定每分气流量及气腹压力，根据低流率；高气腹的原则，气流量一般设定在22升/分钟，气腹压力一般设定在12mmHg。也可根据手术操作者自行设定。

4.手术完毕后，必须先关闭气瓶总阀门，待机内剩余气体排完后，（气瓶示黄灯闪烁）再关闭电源开关。

08

冲洗泵（2215.001）步骤

1.打开电源开关。

2.将进水管连接到手术台冲吸器械的下端，尾端连接一根一次性吸引管到污水瓶，污水过滤器连接到主机，另一端连接吸引管，再把吸引管连接到污水瓶的另一端。

3.冲洗、抽吸开关，操作冲吸器械可进行工作。

09

手术器械

1.注意轻拿轻放的原则，以免碰撞损坏器械及镜子。

2.将器械清洗干净，能拆卸的一定要拆卸清洗，清洗完毕将器械擦干，关键部件上好防护油。

3.安装器械时，注意钳子跟剪刀的手柄的区别，钳子的手柄有带锁装置，剪刀的手柄没有带锁装置，如果手柄相互安装错位可能损坏手柄。

4."狼"牌产品，不得使用，任何含高酸，氯组份或酚衍生物的消毒剂，可使用浓度为2%--5%的戊二醛浸泡（浸泡时间不得超过二小时）或者熏蒸，金属器械可高温高压消毒。

5.设备运行条件：

• +10度—-40度
• 30%-—-50%相对湿度
• 700hPa--1060hPa大气压

6.设备及器械存放条件：

• -20度-60度20%-90%相对湿度，

• 700hPa-1060hPa大气压

Part 2

保养

1.手术完毕后应先关闭主机电源，再关闭总电源。

2.关闭冷光源时应先关闭灯泡开关，再关闭主机电源。

3.导光纤维不能打折。

4.主机外观及周围应定期擦干净。

5.特别注意摄录仪CCD部分

维修案例

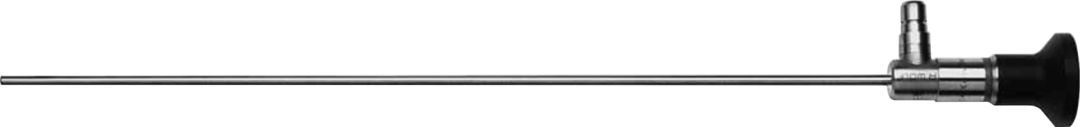

设备名称：Wolf 8703.534 输尿管镜

主诉故障：后桥掉了

检测时间：2019-09-25

检测故障：图像模糊；镜管弯曲；镜头前端磨损导致物镜进水损坏；照度光纤腐蚀；后桥脱落。

维修方案：更换镜体光路组件，清理及调整光学系统；调焦目镜组；重新校对图像；密封内窥镜；焊接后桥。

服务建议：使用钬激光时，治疗点与镜头前端不宜过近，防止镜头灼伤、烧损；弯曲镜体时间尽量减短，降低长时间打弯镜管造成镜管及照度光纤不可逆的损伤。

——————
