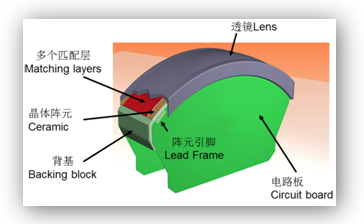

以GE超声装置探头为例 我们先来认识一下一支典型探头C5-1的内部结构吧。
超声探头对于超声系统来说是一个关键部件。它的最根本的工作是实现电能和声能之间的相互转换，即既能把电能转换成声能，又能把声能转换成电能。
完成这一系列转换的关键元素是压电晶体（Piezoelectric crystal）。同一块晶体被精密地切割成一个一个单元（Element），有序地排列成几何阵列。
一个探头可能由少则几十个，多则成千上万个阵元（例如飞利浦X6-1探头就有9212个阵元）组成。每个阵元由1个到3个单元组成。
为了激励阵元震荡产生超声波和拾取超声电信号，还得给每一组阵元焊接导线。 如果使用不当，焊接点很容易被渗透的耦合剂腐蚀或因剧烈震动而断开。

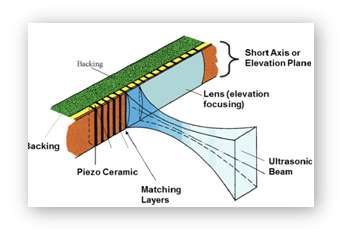

为了把超声声束顺利的导出探头，要把声束路径上的声阻抗（对超声波的阻碍程度）调整到跟人体皮肤的程度一致一在阵元阵列前，添加多层复合材料。这一层就是我们说的匹配层。这么做的目的是最大程度的保证超声成像质量和消除高阻抗比带来的伪像。
刚才我们从探头结构图上已经看到了，探头最外层有一个奇怪的名字叫透镜（Lens）。如果您联想到了照相机的镜头，那您没有错！它虽然不是玻璃，但对超声束（可以类比成光束）来说，这一层就相当于玻璃透镜，作用是一样的一协助超声声束聚焦。
把阵元和透镜层紧密地粘压在一起。不能有灰尘杂质。更不能有空气。
由此可见，我们整天拿在手上的探头，是一个很精密、很娇嫩的东西！温柔的对待它吧。匹配层和透镜层是很有讲究的，不是随便的找来一些橡胶贴上就行。
最后，为了让探头稳定、持久地工作，还得把它装在一个密闭的外壳里。引出导线，接上插座。正如我们拿在手上、天天使用的探头一样。
好了，既然我们对探头有了初步的认识，在日常使用中我们尽量养成爱护他的好习惯。我们希望它寿命长一些，效力多一些，故障少一些。一句话，多为我们干活。
那么，我们日常应该注意哪些方面呢？
轻拿、轻放、不磕碰

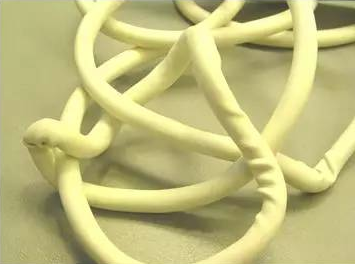

导线不折、不纠结
不用就冻结 冻结状态，主机关掉给阵元的激励高压。晶体单元不再震荡，探头停止工作。这一习惯可以推迟晶体单元的老化，延长探头的寿命。
更换探头前先冻结，锁紧探头要轻柔
不留耦合剂 不用探头的时候，就把上面的耦合剂擦掉。防止渗漏，腐蚀阵元和焊接点。
消毒要小心 消毒剂、清洗剂等化学药剂会促使透镜和导线橡胶外皮老化、变脆。
浸泡消毒时，避免探头插座与消毒液接触。
超声探头出现故障时，应及时找原厂或可靠的第三方公司维修。
|
