超声波系统结构图示例

[复制链接]

1万

主题

1万

帖子

5万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
58026
发表于 2020-9-16 20:15:22 | 显示全部楼层 |阅读模式



超声波系统的接收通道信号链包括低噪声放大器(LNA)、可变增益放大器(VGA)、低通滤波器(LPF)和高速高精度ADC。


紧跟在这些组件后面的是数字波束生成、图像和多普勒处理以及其他信号处理软件。

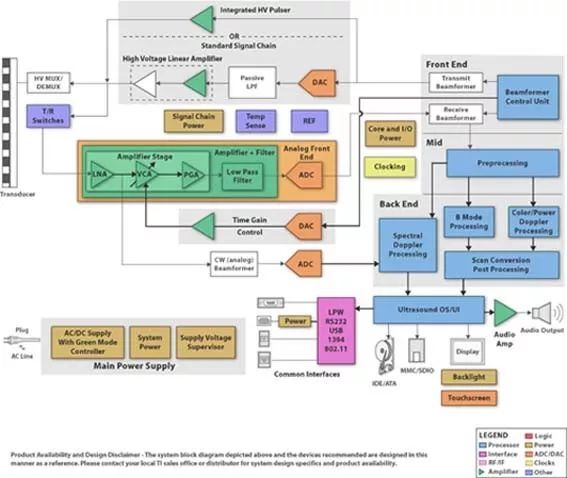

超声波系统结构图示例


信号链组件的噪声和带宽特性定义了系统的总性能上限。


另外,在耗散更低系统功率的同时,需要在更小的区域内集成更多的高性能通道。


典型的手持式超声波系统可能具有约16到32条通道,而一些高端系统可能会有128条以上的通道,以获得更高的图像质量。


要减少占用全部这些阵列通道的印制电路板(PCB),重点是在模拟前端IC中集成尽可能多的通道。


总系统功耗是手持式系统的另一个重要性能指标。


直接将接收端电子器件集成到了探针中是创新的另一个方面。


这样做有助于缩短探针中低压模拟信号源与LNAs之间的距离,从而减少信号的损耗。


集成会进一步增加探针件数目,从而增强3D成像。除了这些模拟信号链考虑因素以外,高性能、低功耗嵌入式处理器还能够比以前更快速、高效地完成便携式设备的波束生成和图像处理任务。
