DV8150密度计的调整

admin

注意：

   本项调整须在弱光下进行，请保持环境尽可能黑暗。



检查：

       1.将你的笔记本电脑与DV8150相机连接。

       2.建立Securelink 连接。

       3.打开Weblink,连上相机。

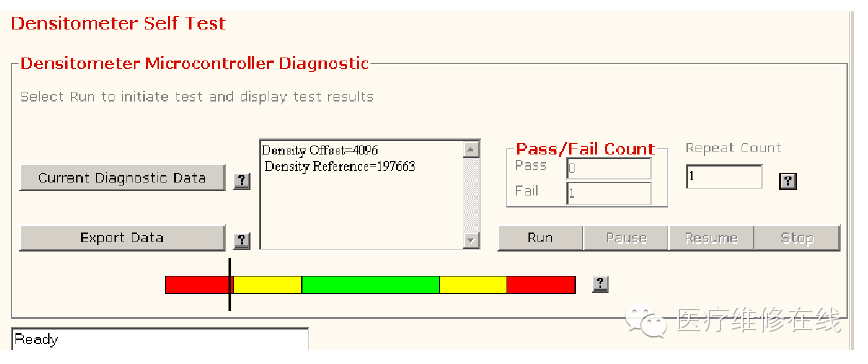

       4．选择Diagnostics>MCS>Densitometer.



5. 点击[Run]开始密度计测试。

6.确认：竖直的参考线在绿色区域内。

Density Offset 和 Density Reference的值在允许范围内

(Offset:4096   Reference: 197888 – 214272)。



调整：



    1. 打开上盖。

       a. 取出输出托盘内的任何胶片。

   b. 从控制面板之下凹进去的槽口内抓住上盖。

    c. 提起上盖，直到支撑杆锁入顶部槽口为止。

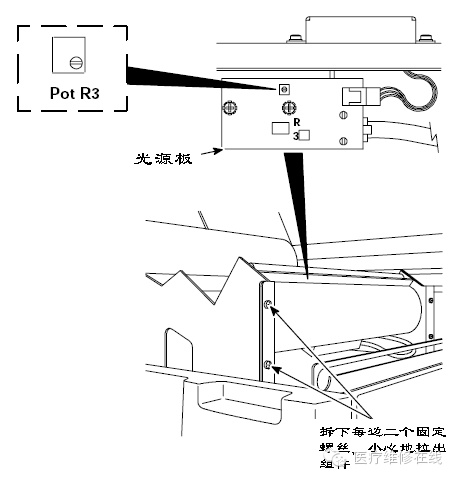

2.拆下4个固定螺丝，小心地拉出密度计/出片组件约7厘米，找到光源板。



3.改“Repeat count“的值为“0”。

4.将电位器R3逆时针调到底。

5.慢慢地顺时针调节电位器R3，同时注意观察竖直的参考线向中心移动。

6.继续调节电位器R3直到竖直的参考线到达绿色区域的中心。

7.关闭上盖，观察读数不能有明显的改变。

8.打开上盖，装回密度计/出片组件（4个固定螺丝）。

9. 改回“Repeat count “的值为“1”。

   10.关闭 “Densitometer Self-Test”窗口。
