【故障排除】超声三维探头图像缺失疑似故障排除

admin

如果您的机器上配备了3D6-2探头或V6-2探头等机械扇扫三维探头，那么您或许会发现过类似如下问题，如图片所示，当选中该探头而又放在探头架上不用时，二维图像近场会出现“暗区”，宽度不定。

这个时候您可能会觉得这根探头出问题了，回声不完整，可能是探头自身的晶振损坏了。如果您在探头上涂抹耦合剂，开始扫查工作时，您会发现，图像没有任何问题，各个模式也全都正常。但把探头放回探头架上，擦掉耦合剂，静置一段时间后，那个所谓的“暗区”又出来了，这是怎么回事呢？

我们来看看这种探头的内部结构就明白了：

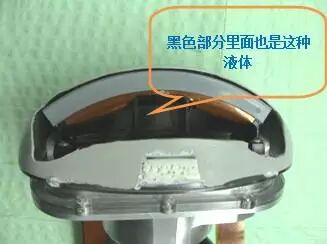

这种探头是用马达(红色圈标注的部分)来驱动晶振面在一定角度内摆动来进行三维成像的，在马达密封的外壳内，里面注入了负责润滑和降温的液体。

为保持压力平衡，里面还是存有少量空气的，当探头长时间向上空置时，液体里面的气泡会浮到最上面，从而形成了所谓的“暗区”，在改变探头位置或探头接触到患者体表时，气泡跑到了其他位置，探头一切使用正常。

所以，这是正常的现象，您的探头并没有损坏，不必担心。
