来源：临床医学工程
作者：张荣和(山东省德州市立医院医疗设备科)

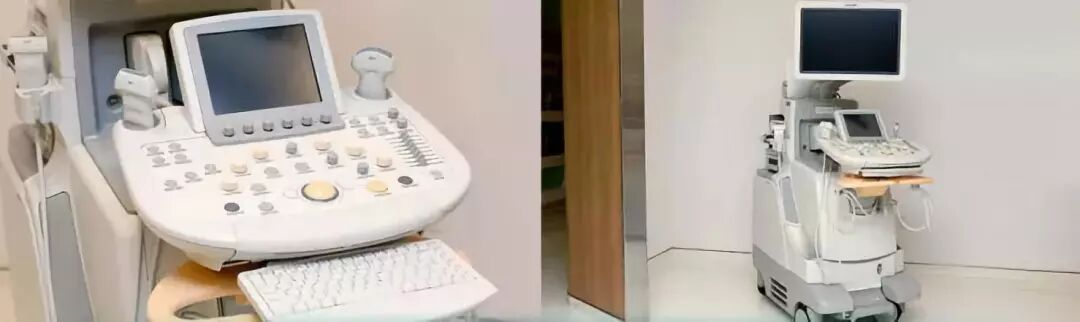

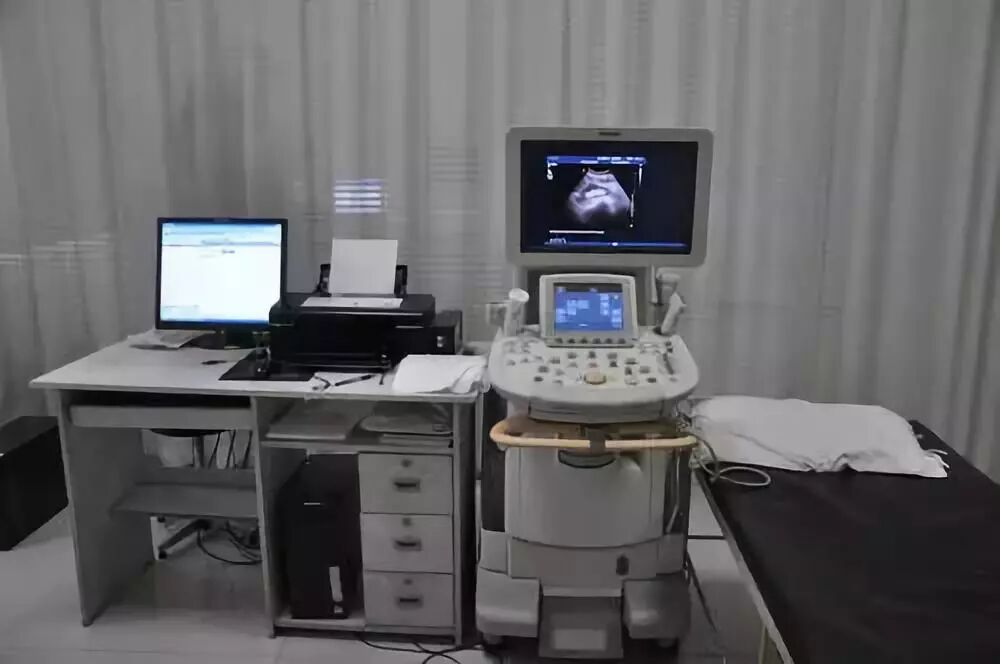

IU22彩色超声诊断系统是飞利浦近年新推出的智能化超声诊断系统，集成了2D、3D和实时4D成像模式，实现了设计和语音控制、扫描、聚焦、优化等技术的智能化控制[1]。我院于2005年7月斥资200余万元购置了一台，对医院诊治水平、经济效益都起到了积极的促进作用。
该机使用4年多过程中，两次出现如下故障，错误提示hardware initializing……，系统无法进入。
机器开机后，出现启动画面，很长时间不能进入系统，然后出现提示：hardware initializing…，然后停止一切反应。错误提示含义：正在初始化硬件……。早期的IU22彩色超声诊断系统设备内部主要有两套计算机控制系统及相应的图像处理软件组成，一套用于IU22操作平台，即操作系统；另一套图像处理系统，用于图像的采集、处理、存储等。根据计算机出现这类故障，估计问题应该有以下几种可能： ①计算机主板出现问题； ②计算机系统主板插槽上的某个板卡出现问题。 对于IU22机器，系统无法启动，应该是控制系统启动的计算机出现了故障。
无法进入系统，拉出IU22键盘，看到最上面的一排键，类似于普通计算机键盘，逐个按下，当按到第二个键的时候，上面标注：patient，计算机有了变化，系统开始往下走，稍等片刻，系统正常启动，进入主界面，在探头上涂上耦合剂，图像有反映，看来是图像采集硬件和软件没有问题。但是此时：控制面板上的触摸屏屏幕幕无显示，仔细观察，有亮度，电源应该加上了，可能是给触摸屏幕输出的信号有问题。初步判断故障应该出在板卡上。问题到此，没有什么办法继续处理，重复启动数次机器，故障依旧。
看来只能打开主机，一看究竟。关闭主机电源，拔掉后面的加密狗、视频输出线、鼠标、键盘线等。后面的螺丝真够多的，逐个拧下，卸下后面的盖子。发现两套计算机处理系统，左侧主板带有一个硬盘，右侧主板带着两个硬盘。从硬盘的数量判断，右侧应该是控制计算机图像的存储、处理等作用，左侧是控制系统启动的主机，不管如何，机器既然拆开，先除除尘再说，有可能因为灰尘造成此次故障哪？逐个卸下内部能插拨的板卡，用吹风机和毛刷清洗了一遍，卡子的“金手指”用橡皮擦净，然后逐个重新插上，并且固定好。加电开机，希望奇迹出现，结果很令人失望，故障依旧。
下一步该如何处理呢？既然是计算机控制的系统启动，还是看看计算机的CMOS设置吧。进入启动顺序设置界面，发现系统检测第一个启动盘是：FLOPPY（软驱），该机哪里有软驱呀，去掉，改成硬盘启动，保存，重新启动计算机，希望是这里的问题，结果故障依旧。这次怀疑是设置的问题，怎么修改后还是无法启动。重新启动机器，再次进入CMOS设置界面，这次还是每页每页地仔细看看吧。第一个界面，眼前一亮，时间显示的是2000年，时间不对，难道是有人修改时间，调整成当前时间，下面的驱动器有软驱，修改成无，保存关机，重新启动。这次系统顺利进入系统，界面完全正常，小屏幕控制界面正常出现。OK，顺利解决，又给医院节约了好几万的资金。还是关机，上后盖吧！为保险起见，决定稍等再重新启动一次电脑。关机，拔掉电源！等待10分钟。
10分钟后开机，屏幕结果又停留在hardware initializing….…界面，怎么回事，难道还有别的问题，刚才是偶然的启动？！
再次关机，重新启动，还是进入CMOS设置再看看吧！进入CMOS的第一个界面，哎呦！终于发现问题，时间又一次回到了2000年，启动器还有软驱……，还有计算机的几项设置都是初始化的默认设置，终于又发现了问题，判断是主板的CMOS电池没电了，迅速买来一块新电池。
关闭机器，拔掉电源，找到左侧控制系统启动的主机，主板上安装的板卡够多的，找了一圈，没有发现电池，还是再仔细的看看吧，最后终于在主板靠近后车盖的下方位置发现（趴到地面上从下往上看才能看到），拆下旧电池，顺利换上新的。
按照正常步骤开机，按键盘上的DEL键进入CMOS，对CMOS重新设置，去掉软驱、修改系统时间、修改启动顺序，保存，退出系统。重新启动多次测试，一切正常！问题彻底解决！
目前很多医院专业计算机人员一般集中在医院的网络中心，设备科的电子产品维修力量较强，计算机知识掌握的较少。但是目前几乎所有的高端医疗设备都必须有计算机设备为其服务，如果设备维修人员在计算机领域的知识掌握牢固的话，在设备维修中势必起到积极的推进作用[2]。
像IU22系统，是专门的一套软件系统，但是启动原理应该同普通计算机是一样的，在启动的最初，该机没有任何错误提示，一开始没有想到是因为CMOS的参数恢复到出厂设置，出厂设置默认的有软驱，第一个启动盘是软驱，而本机恰好没有软驱，所以在启动时检测不到软驱，系统停止向下运行，出现错误：hardware ini tializing…，在按到键盘第二个键（上面标注 patient）时，猜测类似于普通键盘的F2，起到忽略错误的功能，系统正常进入，但是控制面板上触摸屏还是无法使用，估计是没有检测到触摸屏设备，最后更换主板电池，调整默认参数后，开机启动，进人系统一切正常[3]。绕了一大圈，最终还是解决了一个计算机的最简单的故障！
经过以上的诊断与维修，IU22彩色超声诊断系统的故障最终排除，正常使用至今。
参考文献 [1]2004Koninklijke Philips Electronics N.V.IU22超声诊断仪说明书。 [2]刘刚.医学工程技术人员在现代化医院中的作用[J].医疗设备信息，2003，18（3）：42. [3]孟建明，蒋德林.医疗设备维修的常见检查方法[J].医疗设备信息，2006，21（4）：97-98.
|
