Philips IE33超声诊断仪7大常见故障处理

admin

来源：网络

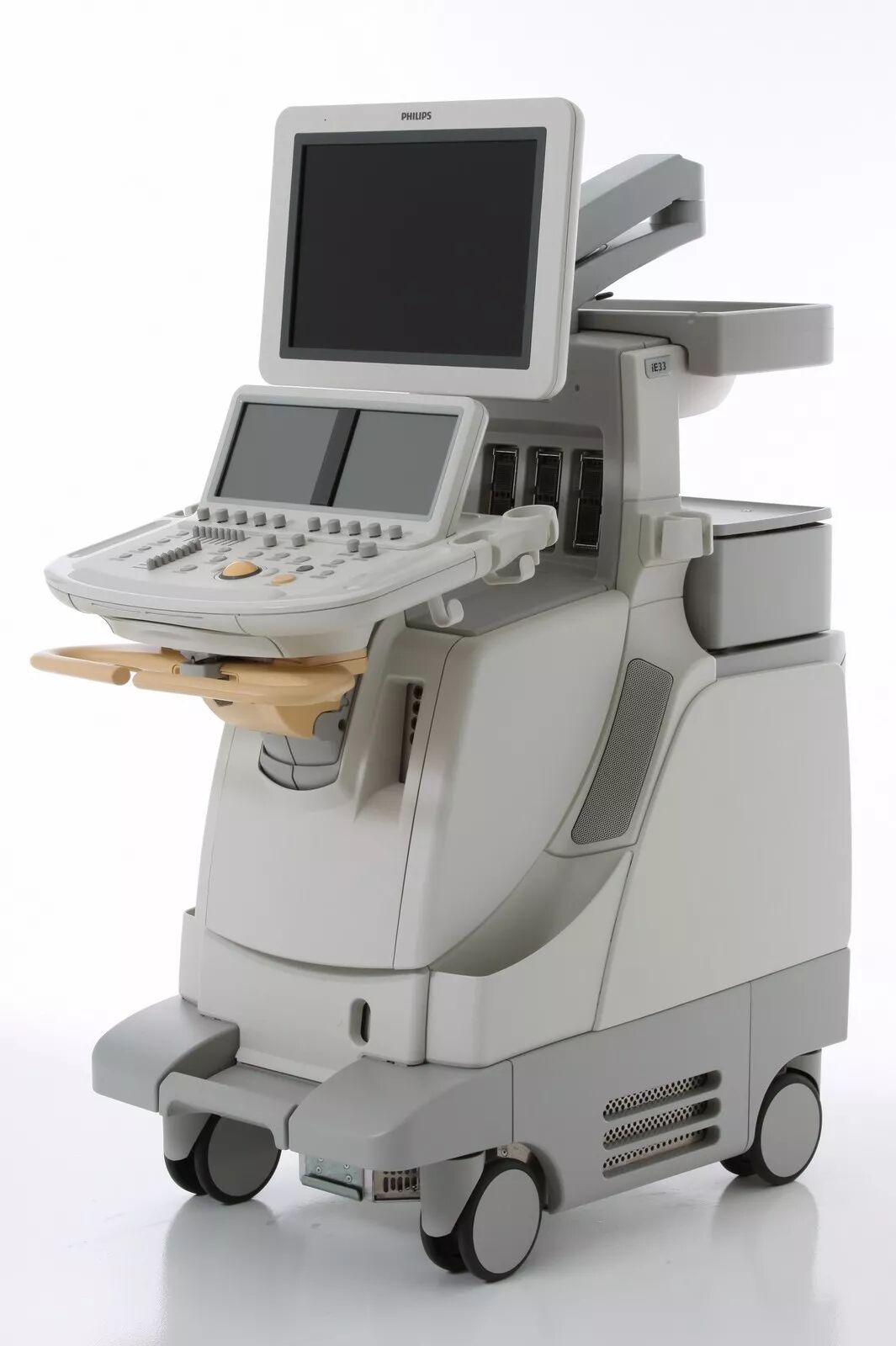

Philips IE33超声诊断仪是目前全球最先进的心脏超声诊断机型，能动态显示心腔内结构、心脏搏动和血液流动，具有全新视野探查心脏结构，实时多维成像与参数定量，使诊断更快速、更准确。优越的血管成像性能，大大增加了彩色血流敏感性，用于观察心脏、大血管、周围血管及脏器血管的病理生理变化，被誉为“非创伤性血管造影”。

本文将Philips IE33超声诊断仪的故障进行总结，并分析故障发生的原因及维修过程，以供参考。

1

故障一：

使用中间歇性死机，并带有报错200，报错后on/standby无法使用，直接关电源重启后能正常使用。

故障分析与维修：

重新刷SIP和DSC软件，正常使用几天后问题再次出现。查看系统错码，提示DSC的问题：提示信息是数据刷新发生超时。根据这一报错信息，怀疑是DSC方面的故障，但是需要确认这条报错信息是本次系统出现问题的根源。查阅报错的最初信息，提示的内容并不是DSC：这种报错信息问题在于Dolphin的通讯上，继续查看日志：提示的问题指向了Node ID4，也就是HOST的Dolphin板。更换HOST的dolphin卡以及IPL线，并重装软件，故障排除。

2

故障二：

系统出现602报错。

故障分析与维修：

602报错多数是由于内存导致：内存与插槽之间松动，或者内存金手指表面氧化或脏污，导致的接触不良。首先排除由于BIOS里memory hole设置不当而导致的602报错（使用FII Instruction，确认一下当前软件版本的Hard-ware/Software memory hole的正确设置）。之后清洁并重新固定内存，设备正常启动，故障排除。

3

故障三：

设备无法启动，停在“initializing hardware”界面，或者启动过程中报错606。

故障分析与维修：

主板电池没电，BIOS设置会自动跳到Default Settings，这会导致HOST或SIP启动异常。主板电池的寿命约为5年，用万用表测量电池的电压，低于+2.85Vdc，更换主板电池（HOST/SIP主板用的电池型号为CR2032，UMB/EMB主板用的电池型号为CR2450），并更改BIOS设置到Philips Settings，故障排除。

4

故障四：

在Review界面下，病人信息的右侧会出现一个红叉标志，在打开的图像中，右下方也会有一个相应的红叉（如图1所示）。

故障分析与维修：

是数据文件损坏引起，出现红又的检查将无法输出，但该病人检查内没有红又的图像可以单独输出。调用后台Reset Patient Data-base程序，解决故障。

5

故障五：

从外部media导入至i正33内的图像，无法以任何格式再次导出。

故障分析与维修：

问题原因是系统不允许导出”Imported”的检查。打开导入的检查；双击第一幅图像，至全屏模式；按下i正33上的Acquire键，这样会Append该检查；之后，打开每一幅导入的图像至全屏，按下正33上的Acquire键，这样可将图像拷贝至新的Append检查下面；关闭Re-view；打开Review界面，选择appended study，之后选择Send to Media，即可导出；打开检查后也可以用Jpeg/AVI格式输出，问题解决。

6

故障六：

探头无法完全的接到设备上，从而导致晶振信号丢失或其它图像质量问题（如图2所示）。

故障分析与维修：

探头接口内固定用的内六角螺丝滑脱（如图3所示），探头无法充分与机器上的探头接口模块连接。使用英制3/32内六角工具，固定螺丝。

7

故障七：

机器使用过程中出现图像不同步（图像延迟，开始每两三天出现一次），同时偶尔会有EHA206报错。之后每天都出现图像延迟的现象。关机重启之后就好了，可是坚持不了太长时间就又会出现。

故障分析与维修：

查看故障日志，所有的报错都指向SIP。重点排查SIP，首先把SIP上Dolphin的PCI接线插拔把SIP上的板卡插拔观察，故障依旧。然后把SIP和HOST的Dolphin互换，故障仍在。经过几次操作发现SIP的一个CPU风扇响声有时不正常。再仔细观察发现风扇转速也时而不正常。再次查看Log 选中Temperature 发现SIP/CPU的温度过高了达到了82℃（正常应该在45℃左右），所以导致了SIP的处理功能下降，出现了图像的延迟现象。更换CPU的风扇和SIP，风扇温度恢复正常，故障解决。

小结：

在对IE33超声诊断仪维护的过程中，逐步积累一些经验和体会，日常维护中按时清洁保养，每季度清洁过滤网，每年对设备除尘。设备运作正常时记录好设备启动、工作、关闭时的工作点电压等重要参数，对及时定位排除故障很有用。

[参考文献]

[1]石用伍.飞利浦IE33型B超的日常保养与故障检修[J].医疗装备,2011,24（03）:79.

[2]赵明.PHILIPSiE33彩超数据恢复维修案例[J].医疗装备,2009,22（05）:59.

[3]秦占伟,郑盘根,诰宝成,飞利浦iu22彩超影像工作站影像采集故障检修分析[J].中国医疗设备,2010,25（12）:120,134.

[4]马莉,张福军,孙伟才等,飞利浦iU22彩色超声诊断仪故障分析[J].临床医学工程,2011,18（05）:772-773.

[5]史文兵.飞利浦彩色超声iU22维修一例[J].医疗装备,2009,22（09）:59.

[6]苏燕平,朱建.飞利浦lU22彩色超声诊断成像仪故障维修[J].中国医疗设备,2010,25（02）:105.

[7]张荣和.飞利浦IU22超声诊断仪无法进入系统故障的解决[J]临床医学工程,2010,17（07）:141-142.
