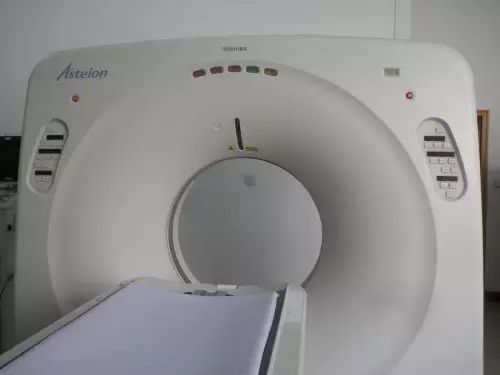

1 故障现象
开始出现错误信息Error in recon—process．Time out before quent reconstruc—tion completed．Code[oxc0020006]dev[ox00110000]Pno[3]时无法曝光，关机等待十几分钟后再次开机，机器恢复正常，而且故障发生前所扫描的图像也能打开浏览。几天后，该错误信息开始频繁出现，直至无法利用关机重新开机的方法使机器恢复正常工作。
2 故障分析
扫描数据流程：
(1)机架获得的数据进入DTB板(数据传输板)；
(2)数据传输到前处理板MARS PWB(高级多层重建板群)。并且进行矫正处理；
(3)矫正处理后的数据返回DTB板，并且写入DTB板中的存储单元(Memory)；
(4)DTB板存储单元中的数据写入原始数据硬盘系列；
(5)在与第4步过程同时还将进行下述处理过程：
DTB板中存储器里的原始数据通过
CPCI数据线进行传输，并被MARS PWB板所读取，这块PWB板执行其所规定的数据处理并将处理后的数据送人下一块MARS PWB板中。每块MARS板都将处理所接收到的数据并送人下一块MARS PWB板中。最后将在第8或第9块MARs PWB板中建立图像。
(6)重建的图像被送人到DTB板中的内存中；
(7)DTB板将重建的图像送人到W／S#1(操作台)；
(8)扫描工作站W／S#1显示重建的图像，同时将其写人图像硬盘中；
(9)扫描工作站W／S#1将图像传人图像处理工作站W／S#2中；
(1O)图像处理工作站W／S#2将接收到的图像写入图像盘。
MARS PWB板群共1O块，且每块板电路完全相同，只是由于工作位置不同而在板群中的数据处理功能有所不同。2个工作站是通过一块高速传输卡连接。
从数据流程中可以看出一幅扫描图像的建立需要经过以下硬件的正常工作：MARS PWB板、 m板、原始数据硬盘、W／S#132作站、W／S舵工作站。
3 故障检修
(1)首先分析可能是MARS PWB板群中有一块出现故障，由于图像在第8或第9块MARs PWB板中形成，所以将最后1块MARS PWB板与第1块进行更换，故障存在，然后将最后1块与第2块更换，故障依然存在，以此类推直至第9块与最后一块更换故障依然存在，排除MARSPWB板群出现故障的可能。
(2)接着排除原始数据硬盘存在故障的可能。在厂方工程师的指导下对数据硬盘进行物理格式化，格式化完成后，发现没有坏道，排除数据硬盘存在故障的可能。
(3)接下来是对DTB板的检测，在另外一家相同型号的CT机换上待试的板子后，出现相同故障。确定是DTB板出现故障。最后换上厂家寄来的DTB板后使用至今再未出现相同故障。
4 维修小结
对于大型医疗器械，特别是进口的医疗器械，应该多翻阅技术资料，多查看图纸。另外由于各种集成电路板数量多、价格昂贵，所以医院一般不配备用集成电路板，这样就需要一方面维修人员多学习提高自身能力，另一方面可以与邻近具有相同型号医疗设备的医院多联系，以备出现故障时试板确定故障的所在，缩短为修周期。
