  GE Lightspeed16 球馆安装

一.故障现象:小焦点坏,灯丝断。


二.维修过程:更换6.3球馆,具体过程如下:

     1.安装前准备工作,需要工具,扭力扳手,套筒,14的扳手,葫芦(百分表),及其他常用工具。

2拆开两个侧盖,取下上面的两个盖板.(注意右侧有个压合维修开关记的要压)

3. 将侧面的120V和HV and axial drive后面的两个开关分别打至OFF位

4.拆掉前盖,注意Gantry和前盖的连线

5. 将SYS打至OFF位,Service打至ON,手动旋转球管到90度的位置,栓上固定销子

6. 检查开关全部打至OFF位,然后关机,最后关掉稳压器

7. 松开管球上的插头和电缆头,用塑料纸将电缆头包好并固定好

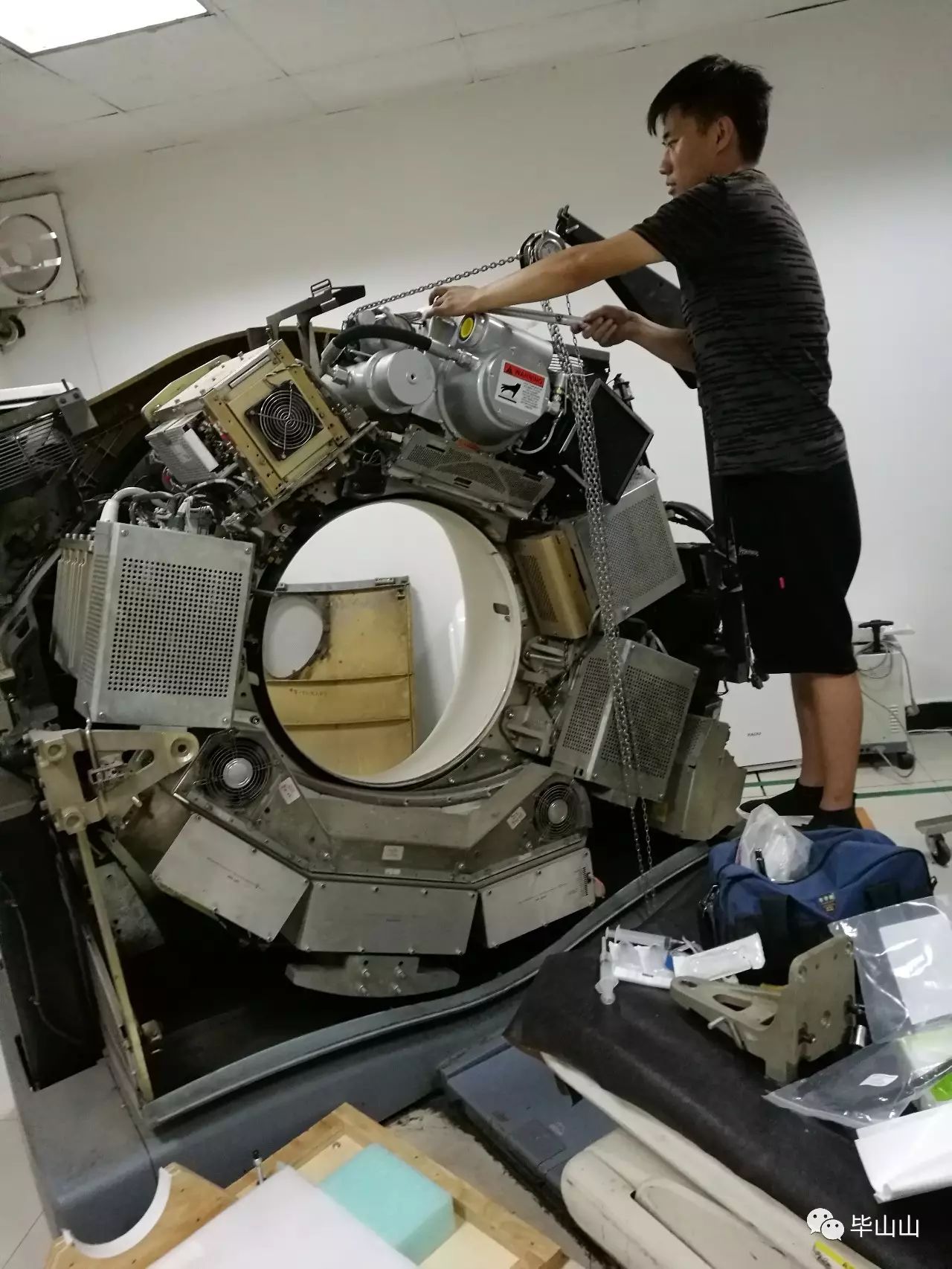

8.松开Gantry右上方的轨道螺丝,拉出轨道并安装上吊葫芦

9.用吊葫芦挂住管球并使其链子绷紧,检查所有的干扰物已经处理好并且确认.

10.按要求拆下球管,注意卸螺丝事项:一般的话先把最下面的两颗先松了,再松上面的.

11.按要求装上球管,把球管转到0度位置调整螺丝的松紧情况,开始的时候一般不要上的很紧,以便方便后面的调整.

12.把百分表装到指定的位置,检查一切准备工作已经做好

14.清灯丝,填写球馆信息

Filament data。Diagnostics-------generator test -------clear filament   Aging / tube stats.      特殊软件版本在generator tools

15.做机架balance


16.开始做BOW .ISO(在做此步骤时,可能会提示温度过高,这个时候不要慌,一般等上40分钟后温度降至:400度以下就可以做了)(一般情况下就是最开始就做BOW ,ISO两个就不会提示温度过高了

17.输入球馆当前位置0degree,点ok,如下图a b c,然后dismiss,点击第二scan,最后计算

  18.做完bow ,开始做iso,先扫空气,然后用机头支架插个内六打点,用激光定位灯的内线打点距离2cm,调位置时,up逆时针,down顺时针,每次调的时候

19.都要把螺丝稍微柠孙,然后再调,在拧紧。百分表(未尝试过),调试过程要有耐心。一直到提示iso pass

20.做全校准,为了防止有为影,80 100 120 140,都得做,做小模时不可以扫到铁。顺序是 先空气,中大小,每个过程必须在10分钟内调试完,否则就得重新来。调试过程床高度通常在142-145之间,这样剩下的就是微调机头支架。

21.中模校准

  22.CT值校准

到此处 球馆安装结束
