案例：软镜导光插头部故障

admin

故障现象

软镜工作站无图像、图像时有时无等。

故障分析

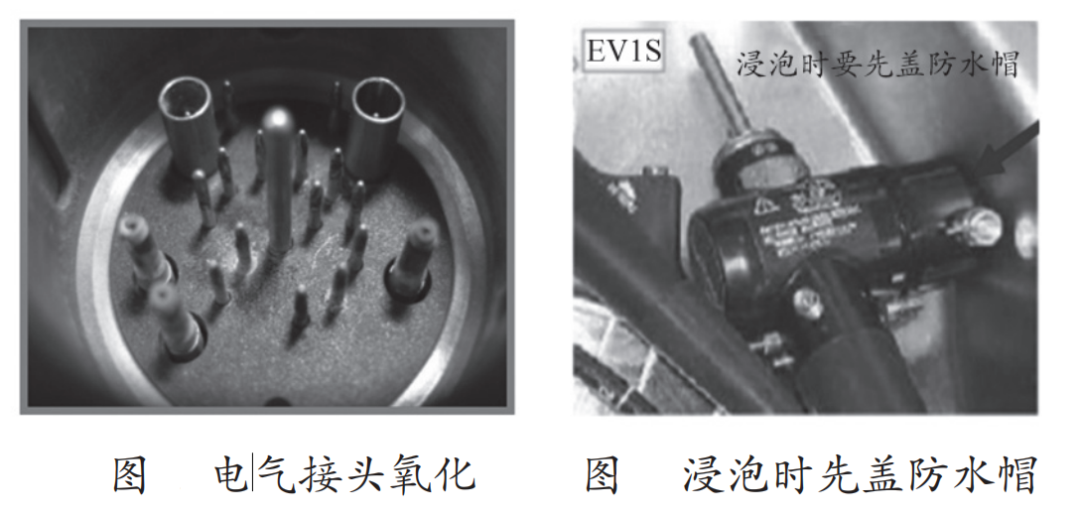

在确定线缆连接无误的情况下，电气接头故障也会造成图像问题。电气接头部位在潮湿环境中容易被氧化，氧化层包住电气针导致图像或内镜连接出现问题。此外，电气接头与插座连接不实，从而产生电火花，长时间打火后会产生氧化层从而影响图像。

另外，如果胃肠镜需要完全浸泡在水中，电气接头必须安装上防水帽，如果没有安装防水帽或者防水帽安装不到位会导致内镜严重渗水，后果非常严重 。见下图。

故障解决方案

电气接头出现腐蚀或者氧化层的故障，工程师可以使用精细砂纸进行打磨，直至金属层显露出来就可解决故障。如果是电气接头出现泄漏导致的故障，切记不要继续使用，否则很容易烧毁摄像主机。此类故障可以通过局部烘干的方法解决故障。

ingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", Arial, sans-serif;white-space: normal;background-color: rgb(255, 255, 255);color: rgb(89, 89, 89);letter-spacing: 1px;font-size: 15px;line-height: 1.75;">声明：本文为转载文章，仅作分享，版权归原作者所有，如有侵权请及时联系我们删除，谢谢。

ingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", Arial, sans-serif;white-space: normal;background-color: rgb(255, 255, 255);color: rgb(89, 89, 89);letter-spacing: 1px;font-size: 15px;line-height: 1.75;">

ingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", Arial, sans-serif;white-space: normal;background-color: rgb(255, 255, 255);color: rgb(89, 89, 89);letter-spacing: 1px;font-size: 15px;line-height: 1.75;">

维修实例

设备型号：OLYMPUS CF-H260AI 电子肠镜

检测结果：

1.图像尚可，物镜有破损、划痕

2.光束断丝25%

3.插入管尚可

4.右角度钢丝断，其它角度不够；蛇骨、钢丝、螺旋管磨损

5.导光软管有老化、轻微裂纹

6.钳道管磨损

7.光束盖玻璃破损

8. 1号按钮破损漏气，2、4号按钮失灵

9.弯曲橡皮磨损

维修方案：B+LG级维修

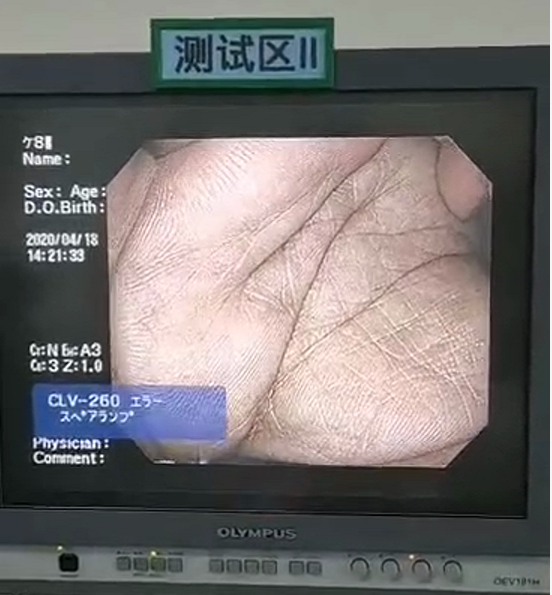

维修完成后修复图像效果：
