硬镜维修案例之插入部故障

admin

硬镜插入部是直接探入病人体腔内的主要部件。操作者是通过移动插入部，使硬镜到达病灶的最佳观察位置。有些孔径比较小的硬性内窥镜或者在术中需要用力操作的部位使用硬性内窥镜时，很容易造成插入部的故障。

故障现象

插入部故障最直接的现象就是插入部变形，而插入部出现变形时同样会导致图像模糊、甚至是图像缺失、图像亮度下降等现象。

故障分析

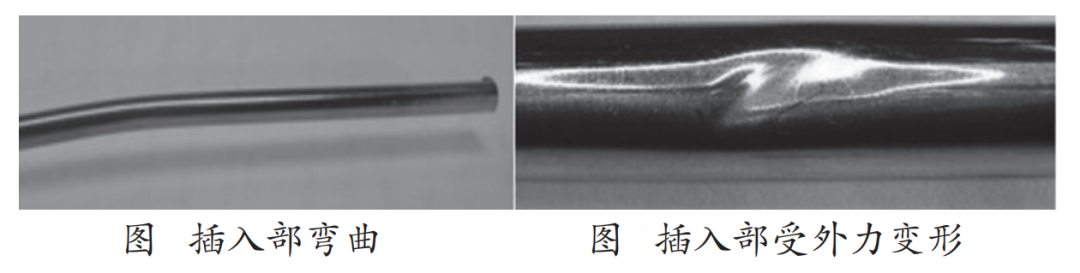

插入部故障的主要原因是操作者在使用过程中或清洗消毒过程中使用不当，导致插入部受外力变形（见下图），从而导致图像或亮度出现故障。

当插入部出现变形时，插入管内的透镜组会因为外力导致破损甚至断裂，从而导致图像故障 ；同理，由于插入管变形导致光导纤维多束断裂或扭曲，则会导致图像亮度出现故障。

故障解决方案

手术操作者在手术过程中，如果出现移动硬镜受阻的情况，切记不要用力移动，以免对插入部造成外力损伤 。清洗消毒人员在硬镜消毒过程中要单独对硬镜进行清洗消毒，使用专用的内镜消毒盒进行存放，切记不要将重物压在硬镜上，以免造成插入部变形。插入部的损坏一般都会找原厂维修，因为此类故障一般都要更换整个插入部和物镜部。

ingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", Arial, sans-serif;white-space: normal;background-color: rgb(255, 255, 255);color: rgb(89, 89, 89);letter-spacing: 1px;font-size: 15px;line-height: 1.75;">声明：本文为转载文章，仅作分享，版权归原作者所有，如有侵权请及时联系我们删除，谢谢。

维修实例

设备型号：施乐辉 30°关节镜 72202087

故障反馈：图像模糊

检测结果：

①图像模糊

②棒镜损坏

③前保护片破损

维修方案：

非等级维修（更换：棒镜；前保护片；密封内窥镜；全面泄漏和震荡测试）
