GE Vivid E9彩超主显示器花屏维修实例

admin

Vivid E9心脏超声诊断系统，是新一代彩色多普勒超声波诊断仪。产品采用AVA系统平台，超高速的数据处理，能实现快速成像及图像传输，同时兼顾优异的图像质量。现将工作中遇到该机主显示器花屏现象与针对此故障维修实例进行总结，供同行参考。

01

故障现象

开机后，系统正常引导启动，但主显示器显示异常，出现花屏现象。系统能启动到超声应用界面，触摸屏显示正常，操作界面所有功能正常。

02

故障分析与维修

（1）判断显示信号是否正常。查看与机器连接的工作站，采集的图像显示正常，排除显示信号问题。由此可判断从后端输出的视频信号是正常。

（2）确认后端到显示器的DVI电缆是否正常。拔出显示器端的DVI电缆，插到机器工作站的显示器上，图像显示正常。排除DVI电缆故障。

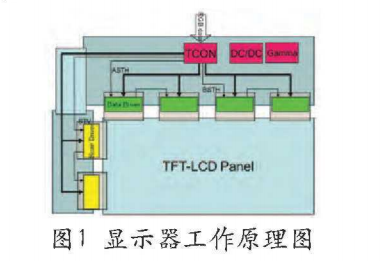

（3）由此可判断是显示器自身故障导致显示异常（如图1所示）。

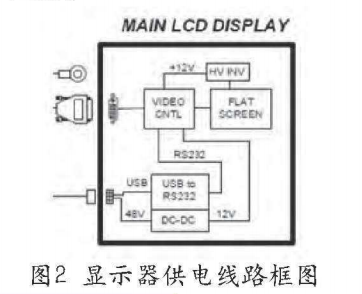

（4）检查显示器电源供电是否正常。拆开显示器的外框，查看显示器供电线路（如图2所示）。经测量，48Vdc和12Vdc正常。

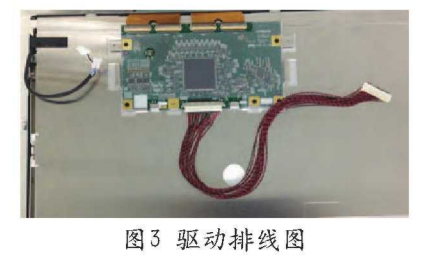

（5）排除显示器电源供电故障。查看芯片是否损坏或驱动排线接触是否不良，后者操作起来方便，且可能性更大，因机器使用才2年，芯片损坏的可能性较小，所以先打开显示器机壳，重新插拔LVDS排线，排除信号电缆问题。重新插拔4组驱动排线，每组驱动排线均为40线，布线紧密，稍有偏差就会失调（如图3所示）。

40针接口锁扣如果锁止能力不佳，可导致显示器频繁发生花屏。经重新拔插4组驱动排线后，显示器显示有很大改善，确定是接触不良，反复调整排线和接口紧固后故障排除。

03

小结

医院Vivid E9心脏彩超经常推到病房下科检查，途中不可避免会有颠簸，导致内部线路松动。此次维修及故障排除表明，在处理设备故障时需要思路清晰，仔细观察故障现象，从简单易下手的地方做起，逐步排除故障，会取得事半功倍效果回。另外，正确使用超声诊断仪，注意日常基础维护保养也非常重要。
