如何做好医疗电子设备的电子元器件的维修

admin

从上世纪八十年代以来，医疗行业引进了许多 先进的大型电子仪器及设备，大到 0)、核磁等，小到各种彩超、监护仪等。

随着它们的所有年限增加，陆续地从保修期进入了维修期，也有一些的设备已经进入了维修高峰期。这一点和国外发达国家医疗设备服役到三年或 五年就更换相比，我国的医疗设备服役时间长，更 新速度慢。所以对于我们维修保障工作十分艰巨。 搞好医疗设备的维修有多方面的问题，它涉及到维修人员的知识、经验及技术水平等，本文只探讨一 些关于医疗电子设备的电子元器件的维修方法和步 骤的问题。

1.做好医疗电子设备的电子元器件的维修的背景

一般医疗电子设备的维修工作分为两个方面既 电路板的整体维修和电路板上的电子元器件的维 修。

（1）电路板的维修：大型电子医疗设备的电子 控制和监测部分主要是由一些电路板电路组成，其 中任何电路板出现故障都会导致整个设备不能正常 工作。所谓电路板的维修，就是当设备发生故障 时，通过机器的自检或通过判断发现有毛病的电路 板。用一块好的电路板将其替换下来，使设备能够 恢复正常工作。

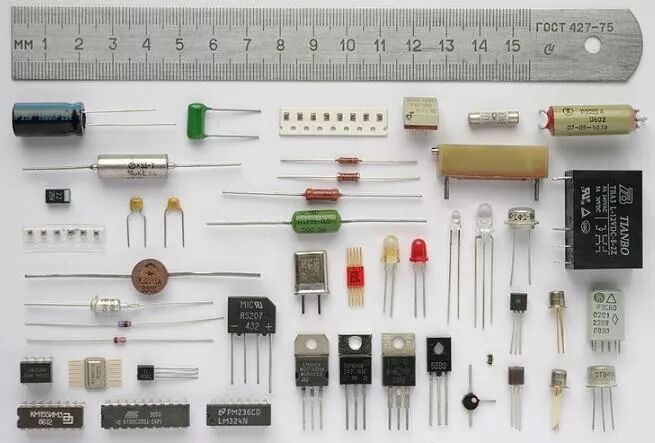

（2）电子元器件的维修：医疗电子设备上的每 一块电路板上都由许多元器件组成，如：电阻、电 容、二极管、各种集成块等。

它们发生故障就会导致电路板故障。通过检测 发现电路板的故障器件更换后电路板就恢复正常。

通过以上两点可以看出来，电路板的维修相对 容易，但这需要有生产厂家的技术支持。所以相对 维修费用肯定是很高的，少则几千元，多则几万元。再有许多设备使用年限过长，生产厂家早已停 产或更新换代，有钱也不一定能够买到合适的电路 板。因此可以看出电子元器件的维修与电路板的维 修不同。电子元器件的维修相对要复杂的多。电路 板上的元器件中通用元器件总是占有大多数。经验 表明，易损元器件中通用元器件占有比例更大。由 于通用元器件由多个厂家生产，在各大电子商场都 可买到。所以电子元器件的维修费用总是大大低于 电路板的维修费用。

1

2.做好医疗电子设备的电子元器件的维修的三个 步骤

2.1 正确检测有故障元器件 利用适当的检测仪 器，找出电路板上的故障器件。目前医疗电子仪器 设备大量采用微电子技术和计算机技术，其电路板 相当复杂，所以故障检测工作需要有经验的电子维 修工程师来完成。利用几种常用的通用测试仪器在 维修中的作用。（1）逻辑分析仪可用于检测数字电 路的各类故障要求详细技术资料，联机测试条件。 （2）动态逻辑比较仪可用于检测数字器件的功能和 参数故障。可用于没有技术资料，具有联机测试条 件下使用。在无联机测试条件时，对 012 板的测 试效果好。（3）在线维修测试仪对各种元器件的端 口测试以及数字器件功能测试，可在没有图纸资料 及无联机测试条件下使用。（4）示波器可检测模拟 及数字器件的功能型及参数型故障，对数字电路测 试功能较弱。需要详细技术资料和联机测试条件。 （5）万用表可检测各种元器件的端口直流特性，在 没有在线维修测试仪以前，在缺乏技术资料和联机 测试条件下最常用的方法。

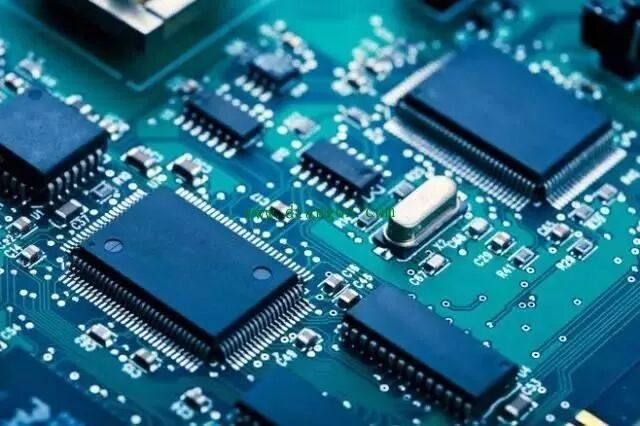

2.2正确的元器件拆焊  就是将有故障的元器件 从电路板上焊下来，然后把好的元器件焊上去。早 期的电路板多采用双层面板双列直插式封装的元器 件。维修人员用一把吸锡烙铁和一把电烙铁就可顺 利完成此项任务。随着工艺技术的发展和提高，近年来的印刷电路板大量采用多层板、表面贴装工艺 和高密度引脚封装器件。因此，拆焊就变成了一件 技术性越来越强的工作。必须采用专门的拆焊工 具，否则万一失误会造成无法弥补的后果。

2.3正确寻找和备份元器件 对于有故障的元器 件，可以很容易地从市场买到。如果有专用的元器件损坏，只能还去找生产厂家设法解决。这是医疗 电子设备的电子元器件的维修不能保证百分之百成 功的主要原因。

综上所述，医疗电子设备的电子元器件的维修 是一件十分复杂的工作。但它确实能为医院解决大 问题，创造效益，因此越来越引起医院的重视。

2
