[摘要]本文具体介绍了MEDISON SA6000CMT彩超一例典型故障的维修过程，总结了故障原因和排除方法，对于维修该机型故障有一定参考价值。
[关键词]彩超；白屏；血流故障
MEDISON SA6000CMT是MEDISON公司出品的一款全数字化彩超，SA6000CMT采用先进的数字系统-从波束到转换技术，包括了数字技术的全部益处，让使用者能得到结晶状-高清晰度-解决方案图像，并且在最终的分析过程中，SA6000CMT凭借实时缩放功能、可选择的140°广角旋转探头和多频率探头电影回放存储功能，可以为使用者提供更快、更有效的诊断分析。
结构介绍
MEDISON SA6000CMT彩超机器板块结构较为简单，PSA（Probe Select Assembly）板为探头连接板，与TX、RX、BF板共同组成超声的发射和接收部分，CW板为连续多普勒功能板，加装后可为机器添加CW测量功能；EP、CDP、DSC板共同组成图像的生成和处理部分，其中CDP主要负责彩色多普勒处理功能；OUT板为图像及信号输出功能板块；PC部分由PC Board和HDD硬盘组成；电源部分为位于机器最下方的PWR板。
故障现象

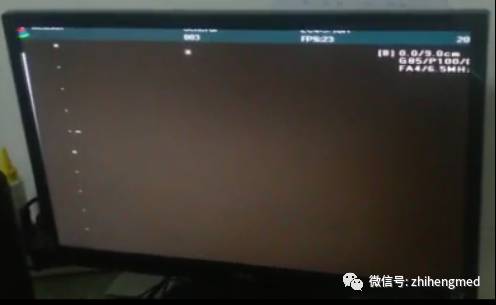

机器开机时回声区图像无任何显示。
故障分析排除
导致回声区无图像故障有几种可能，一是探头或探头接口板本身故障，导致机器无法正常发送接收回波，无法形成图像；二是通道板发射接收部分故障，也同样会导致上述情况；三是电源高压故障，导致机器发射功能异常，从而影响图像的形成；四是机器后端处理故障，包括接收回波后进行的数模转换及处理其数据的系统和主板，导致图像处理异常，无法显示。
机器所有探头均无图像，初步排除探头本身故障可能，仔细辨听探头有正常工作声音，基本可排除探头接口板及TX发射板故障可能。测量机器电源各电压输出，除高压偶尔输出70V（标注正常值为80V）外，其它电压输出均正常，电源故障可能性较小。因此故障可能性较大为RX板、BF板、数模转换及处理数据部分板块。最后更换负责数模转换功能的DSC板，故障排除。

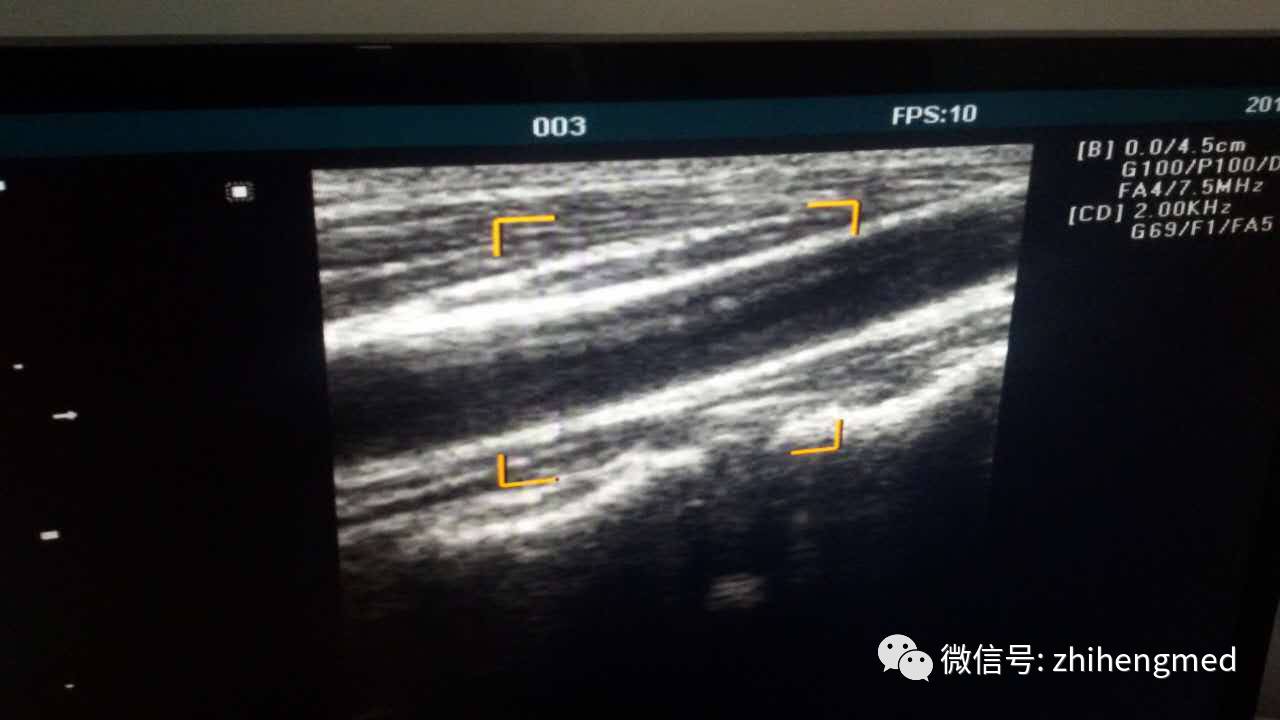

回声区无图像故障排除后，机器发现血流、PW功能失常，现象为按下相应功能键后血流、PW功能未能正常启用，出现该故障一般为系统方面故障，更换系统硬盘后，功能恢复，但血流异常无显示。
最后更换CDP（color Doppler processor）板解决故障，机器恢复正常运行。

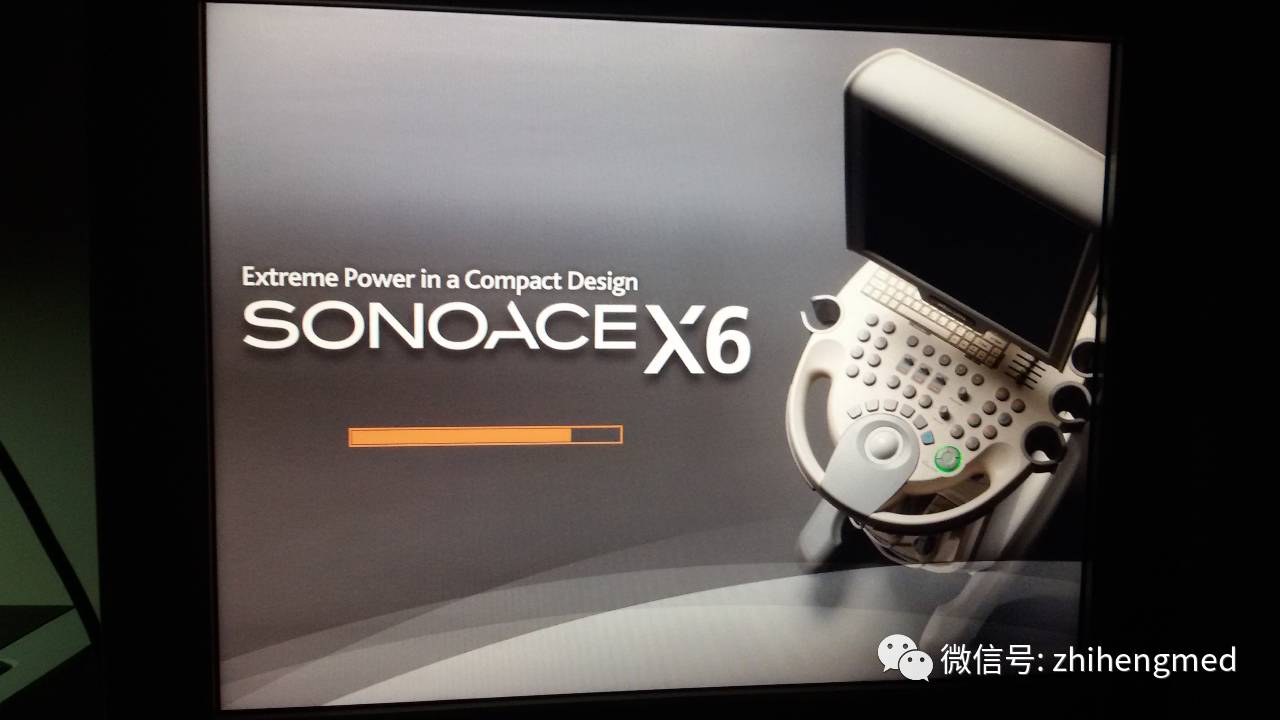

故障现象：SONOACE X6机器开机缓慢，但进入超声工作界面后工作正常。
维修结果：更换系统硬盘后恢复正常
