ALOKA SSD-4000彩超故障维修

admin

摘要



本文具体介绍了ALOKA SSD-4000彩超一次故障现象及维修过程，对于维修该机型故障有一定参考价值。

关键词

 ALOKA SSD-4000超声系统；

 B超维修；

? 无法启动；

 图像故障

ALOKA超声一直以性能稳定，二维图像优异著称，ALOKA SSD-4000具有12 bit 数字声术成像器、多频成像技术、高帧频的多重声束处理以及纯净谐波检测等当时较先进的技术，在国内医院中得到广泛的临床应用。随着机器使用年限的增加，该机型逐渐进入故障频发期，本文介绍与总结了一次故障维修工作，以供参考。

故障现象



开机后只有显示器及其风扇正常启动，其余部分无响应

故障分析及排除

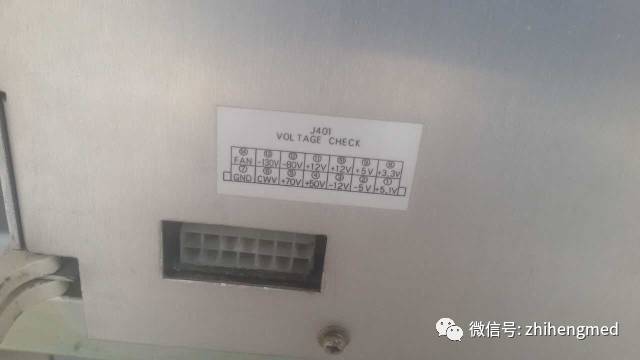

该故障属于无法开机，一般为电源，主板及系统方面原因，将机器的左侧板卸下，即可看到机器高压电源部分的测试端口（图一），使用数字万用表对每组输出的电压进行测量，结果发现除70V输出正常外，其余部分均无输出，表明电源部分存在故障。

该机器电源由AC和高低压部分组成，高低压部分包括PB1（供应3.3V，5V及12V低压），PB2（供应5.1V及高压部分）以及一块连接母板，起到分配电压的作用，机器启动时，电压通过AC电源将电压分成供给显示器的12V及输送给连接母板的多项电压，然后由母板输送至高低压板进行转化后再通过母板往机箱供电，现在大部分高低压无输出，可能为高低压板同时故障或连接母板以及AC电源供电不足的原因导致，同时注意到机器开机后，连接母板上的风扇并无启动，而此风扇应该是由AC电源通过母板直接供给的，由此可推断为母板或AC电源存在故障，拔掉AC电源与母板接线用万用表直接检测AC输出，发现只能检测到一个20V左右的电压，这明显存在异常，于是更换AC电源后机器正常开机。

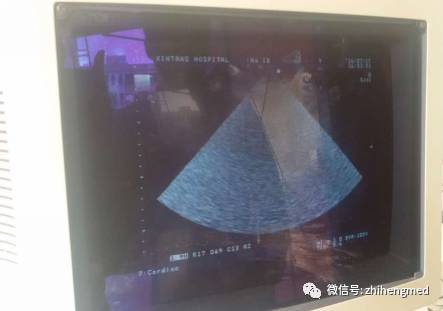

本以为故障已经排除，机器应该恢复正常，但进入工作界面后仍存在异常（图二）

所有探头回声区均无始波，只有噪声，仔细辨听探头发现并没有在工作状态，因此怀疑为机器发射部分存在故障，因所有探头均无回声，故推断为高压电源，发射板或探头接口板故障，再次使用万用表检测高压部分测试端口，发现130V无输出，可能为高压故障，但更换高压后故障依旧，因此排除高压故障，再联系130V应该是输往探头接口板的高压，接口板存在故障也可能导致电压输出的信息反馈出现异常，因此更换探头接口板，机器恢复正常。

总结



彩超机器一般可由故障现象推断机器故障原因，从而有效提高维修效率，初步判断后，还需用适当的方式给予证实，防止误判，这需要维修人员对于机器结构及工作原理有充分的了解。
