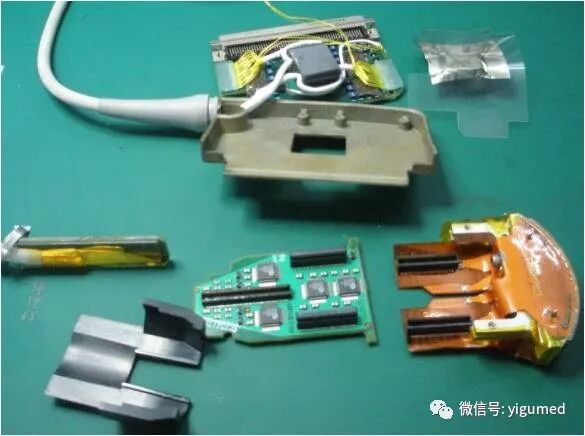

技术共享：超声探头分解与修理

admin

来源：一古医疗设备维修

01

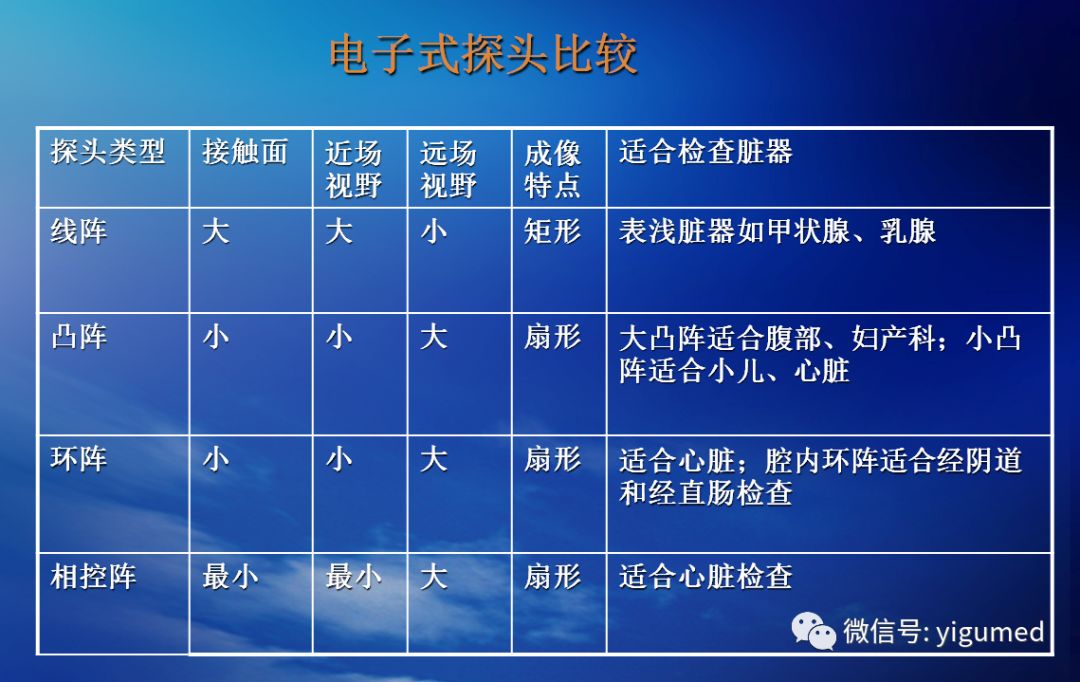

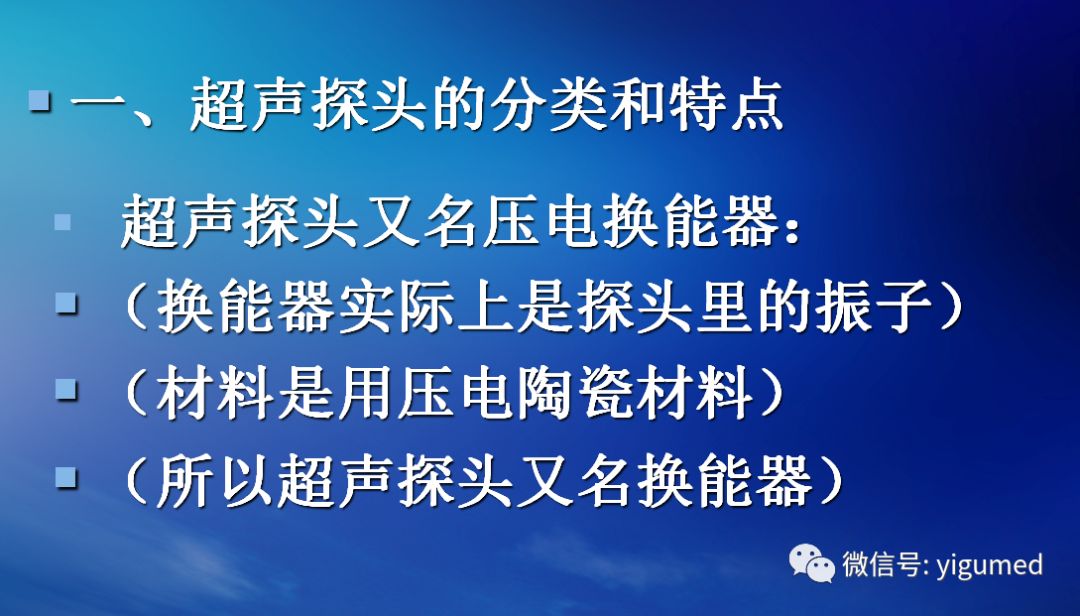

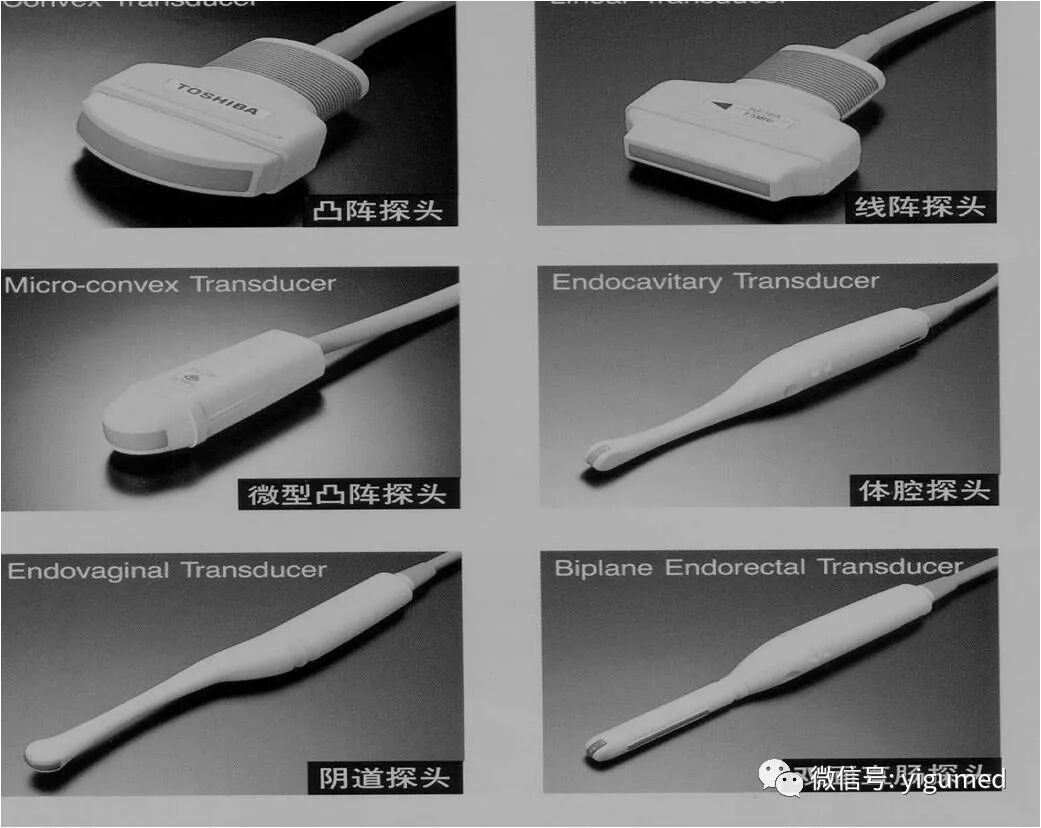

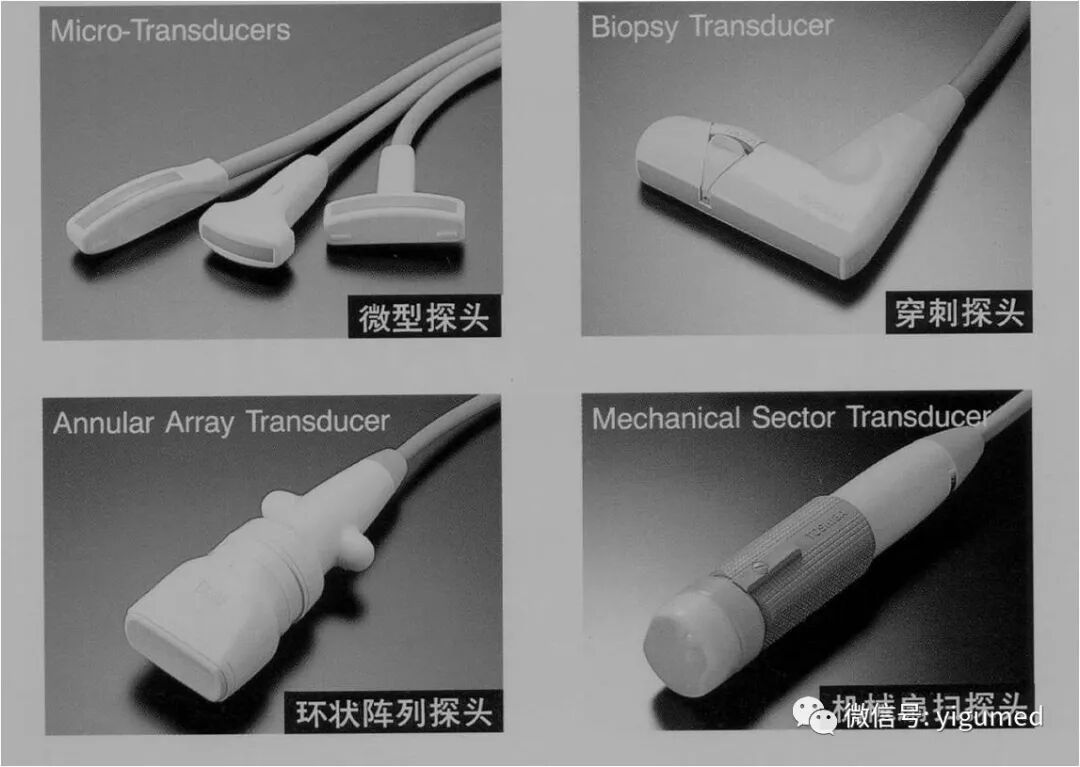

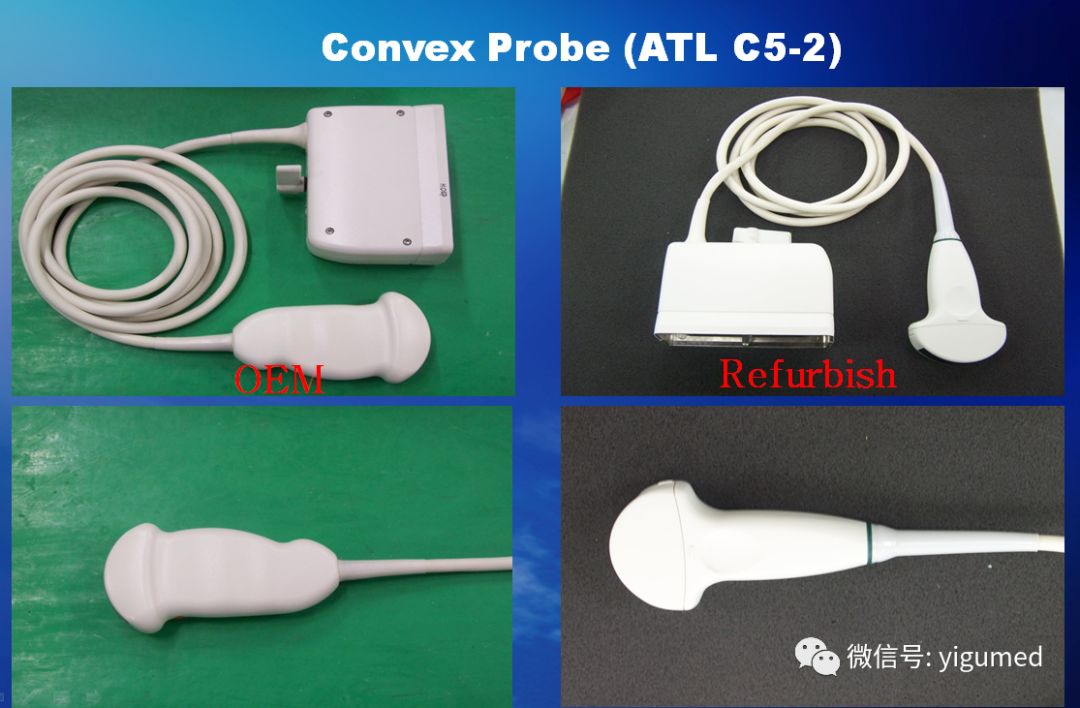

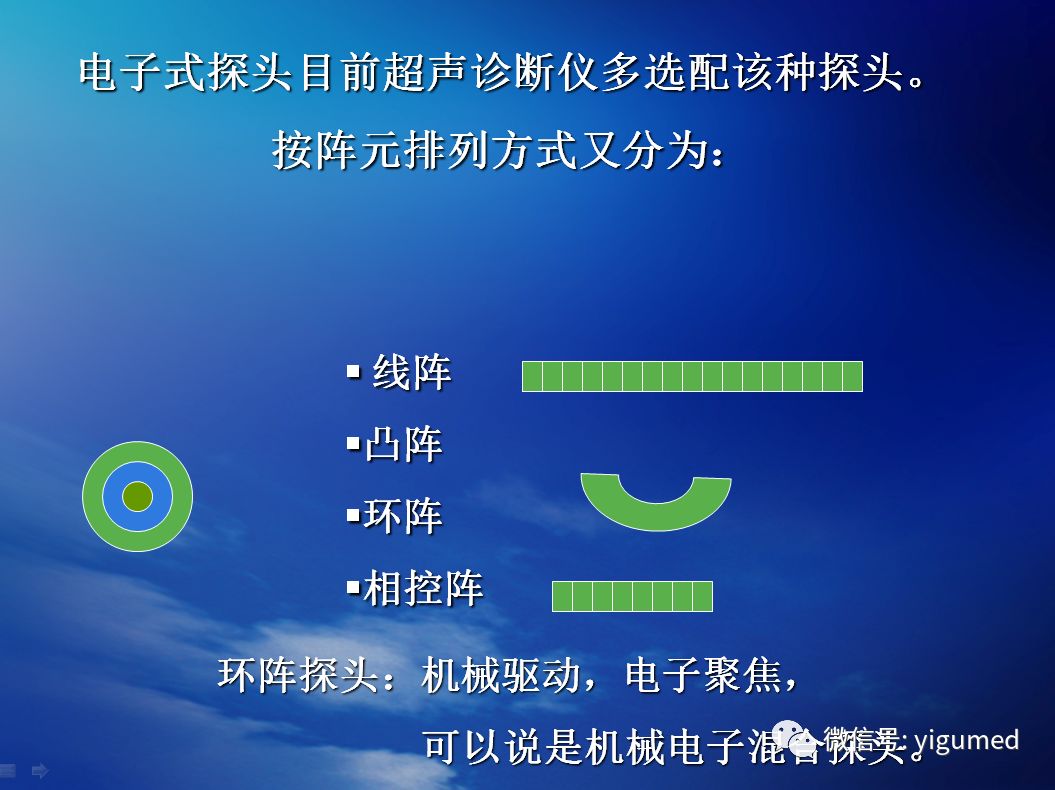

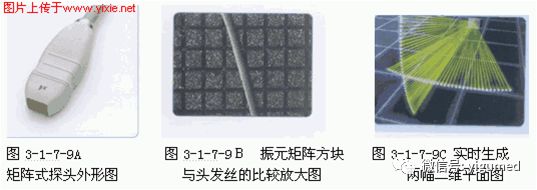

超声探头的分类和特点

02

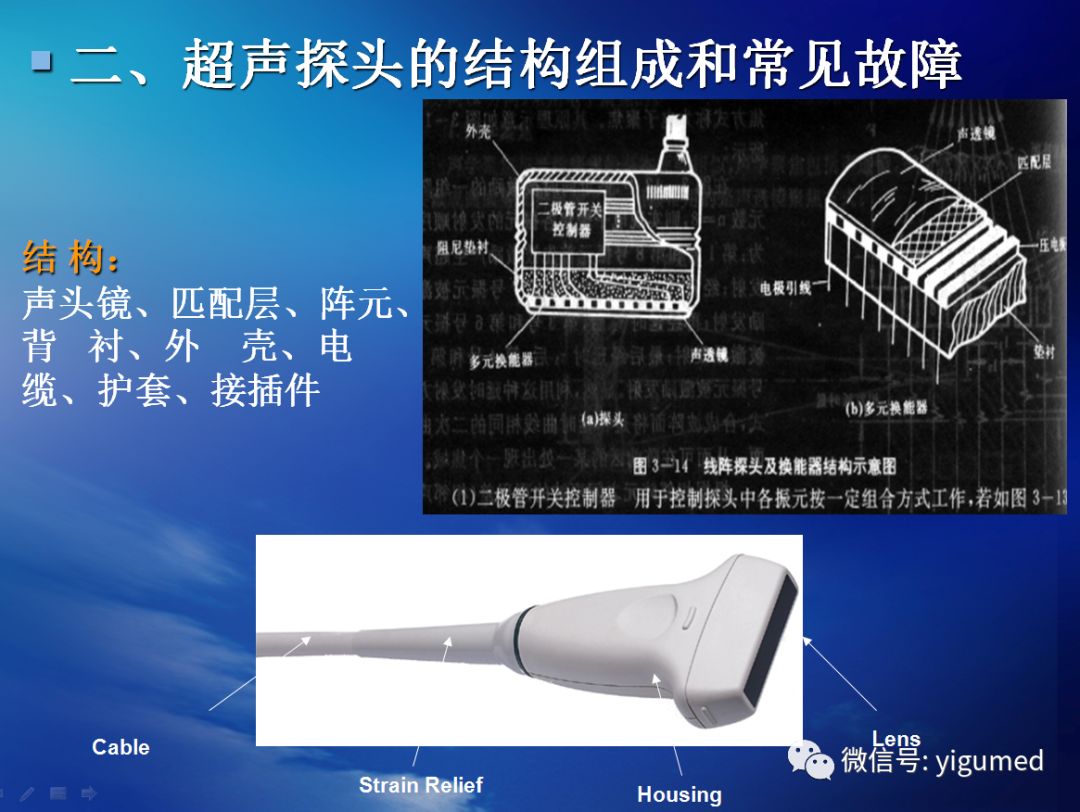

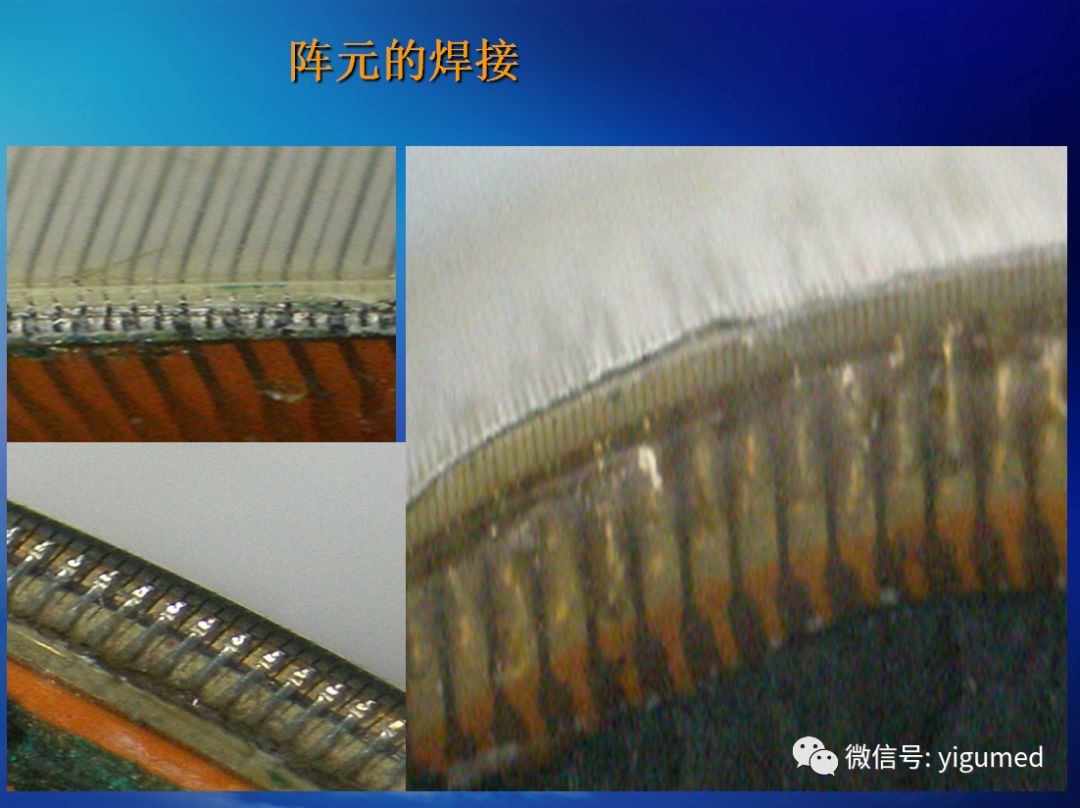

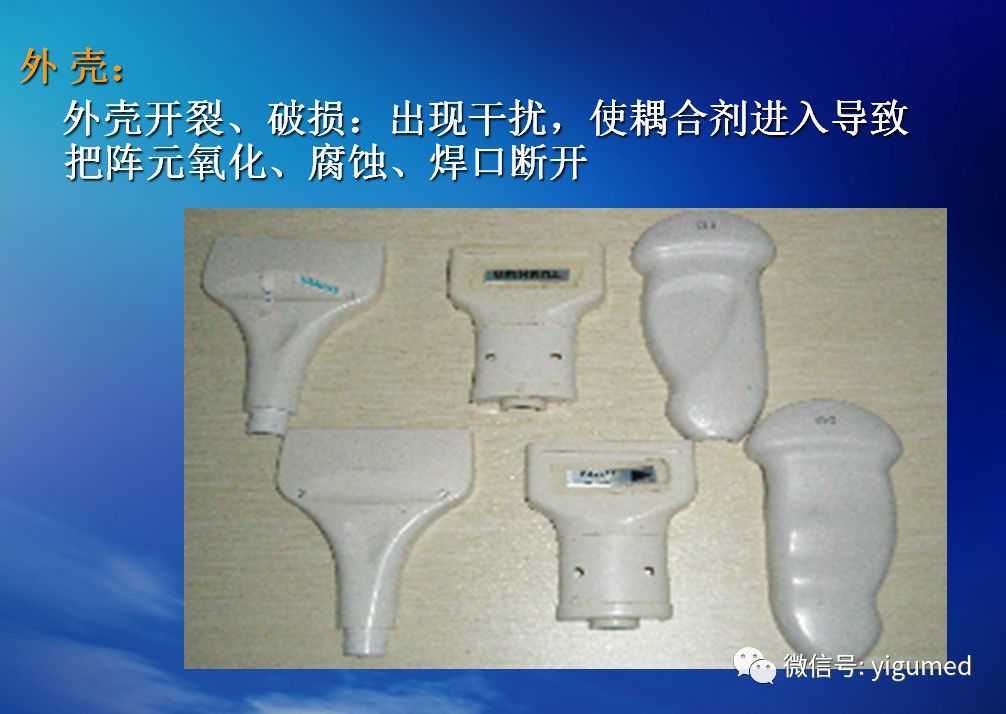

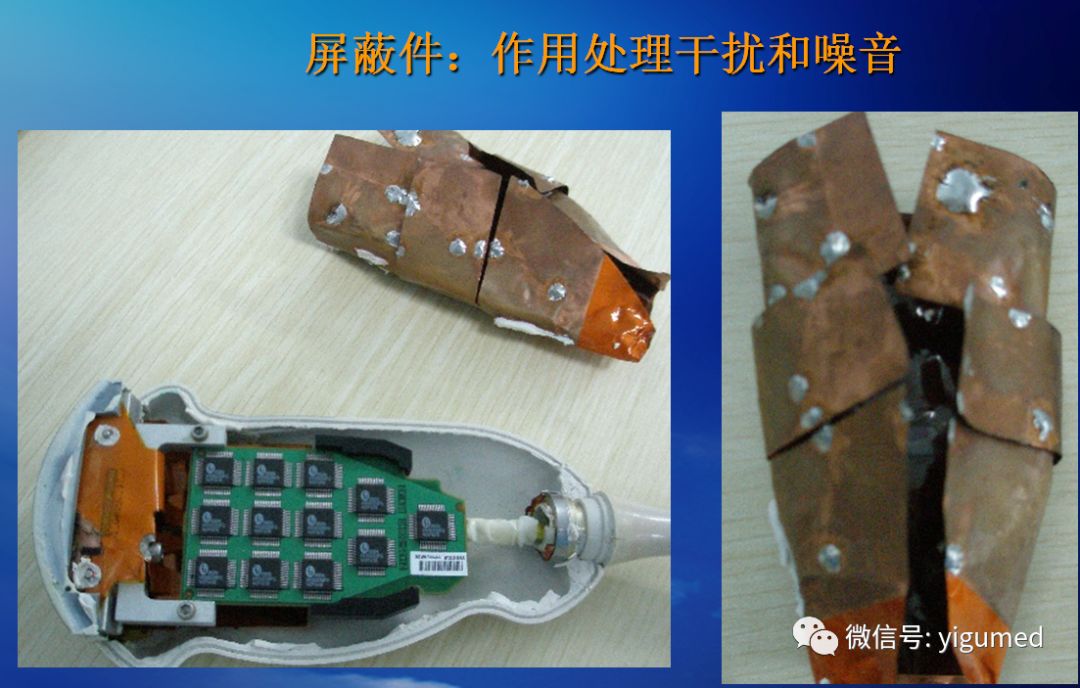

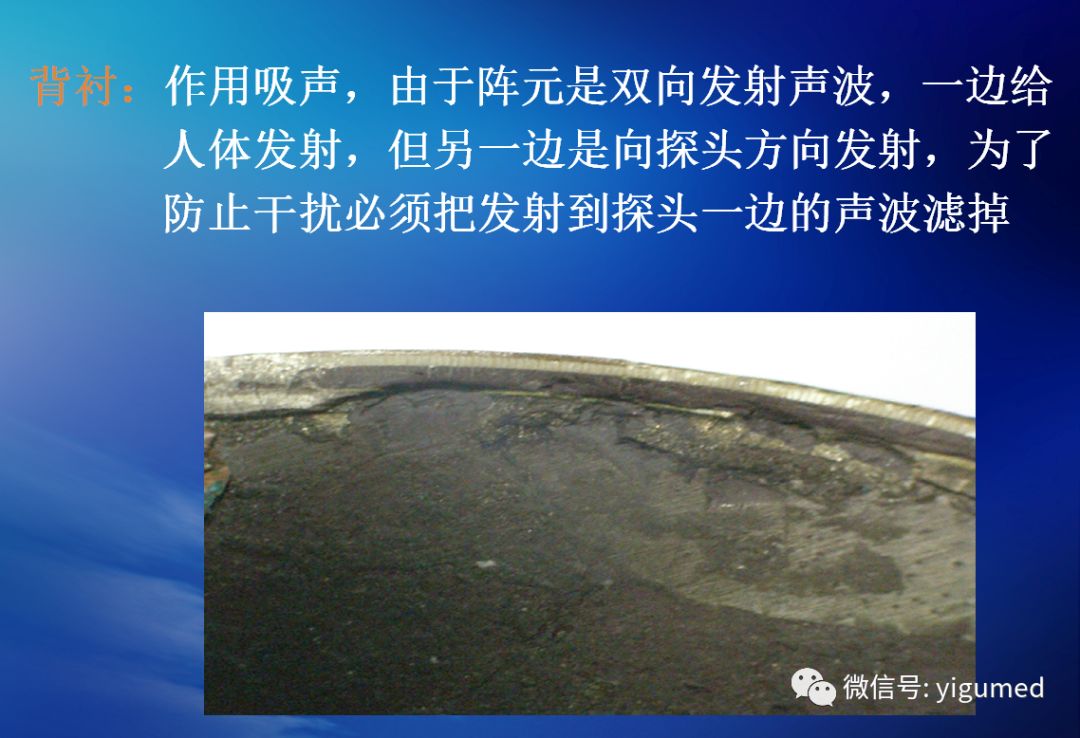

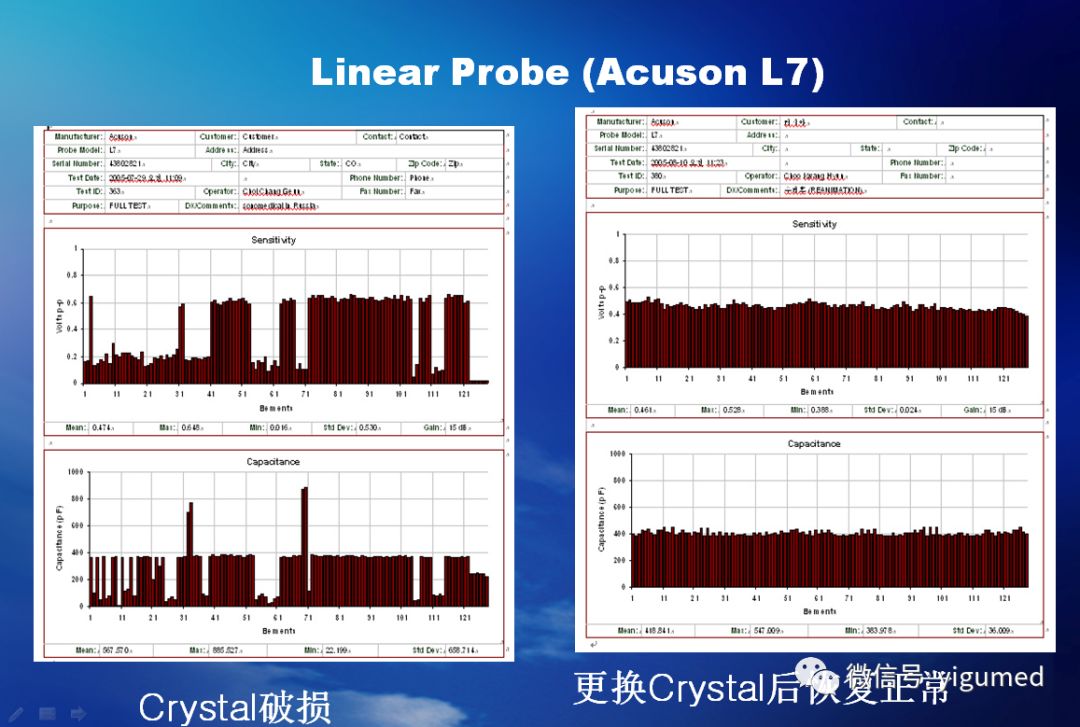

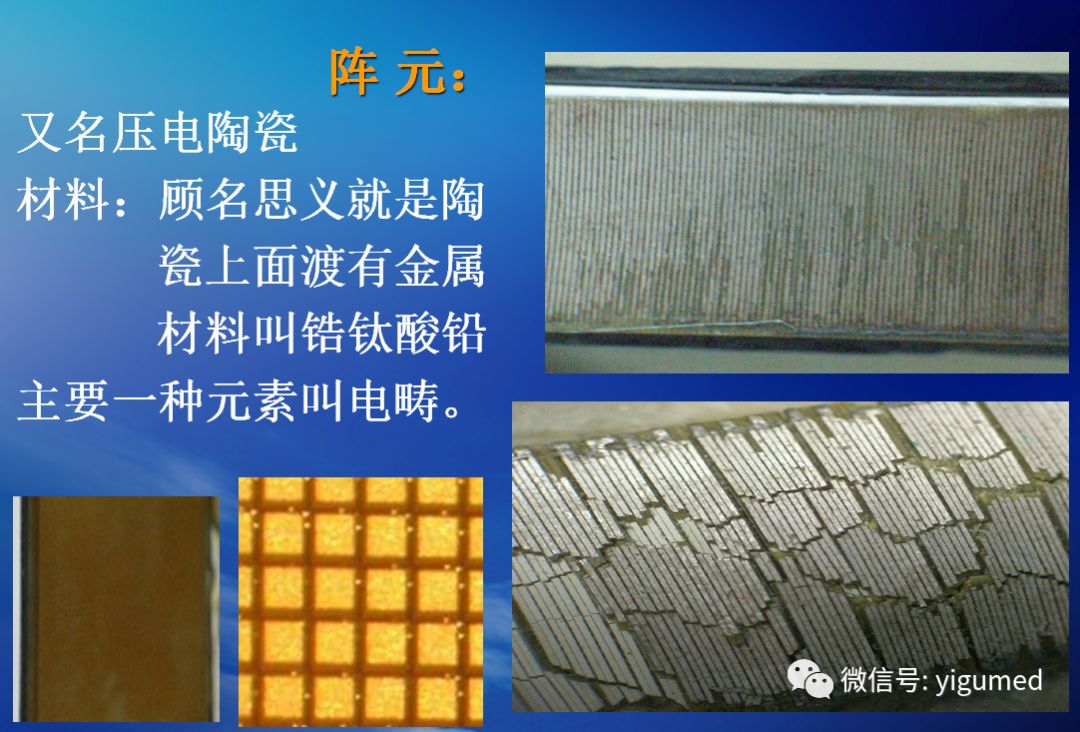

超声探头的结构组成和常见故障

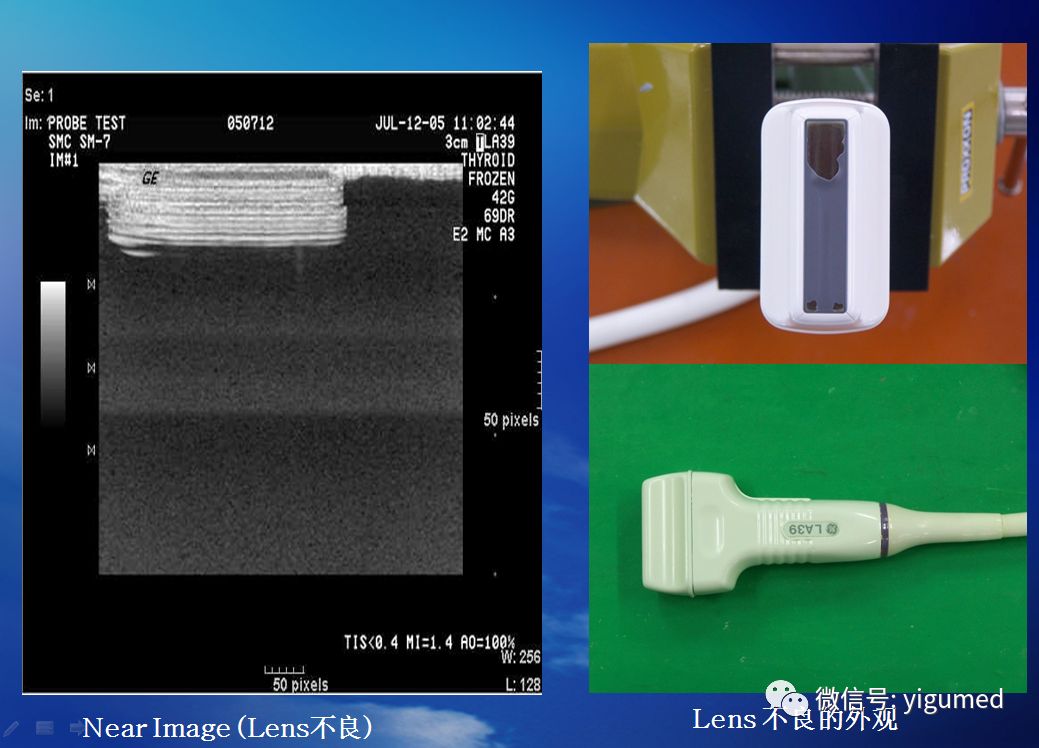

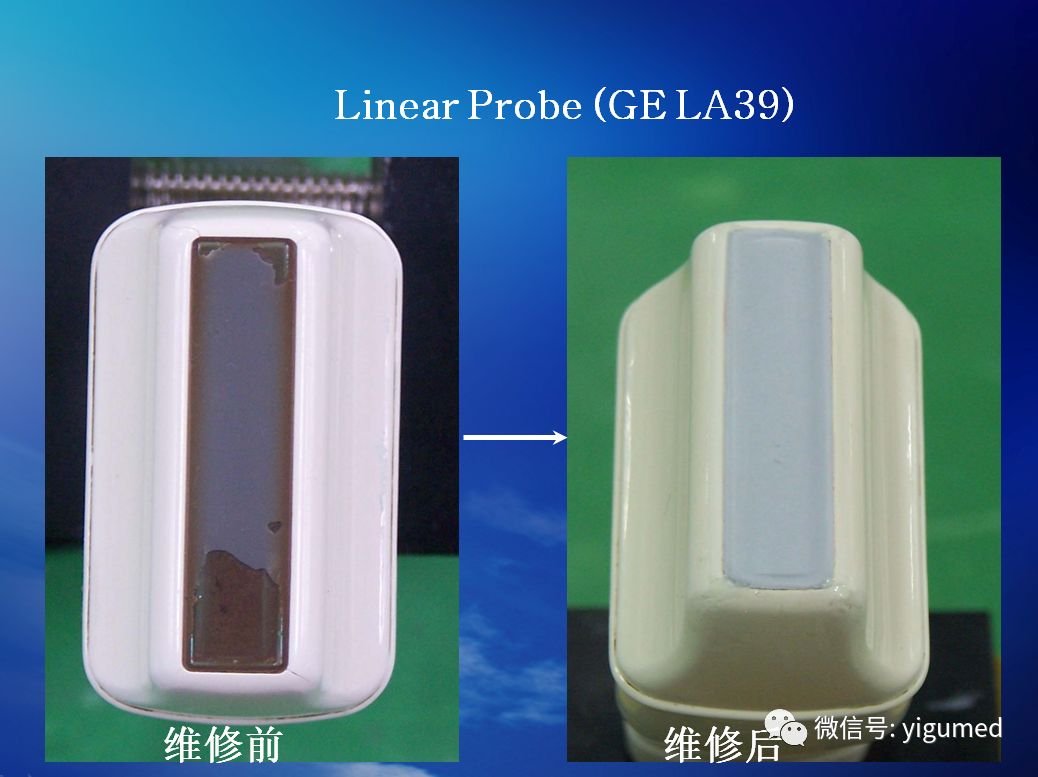

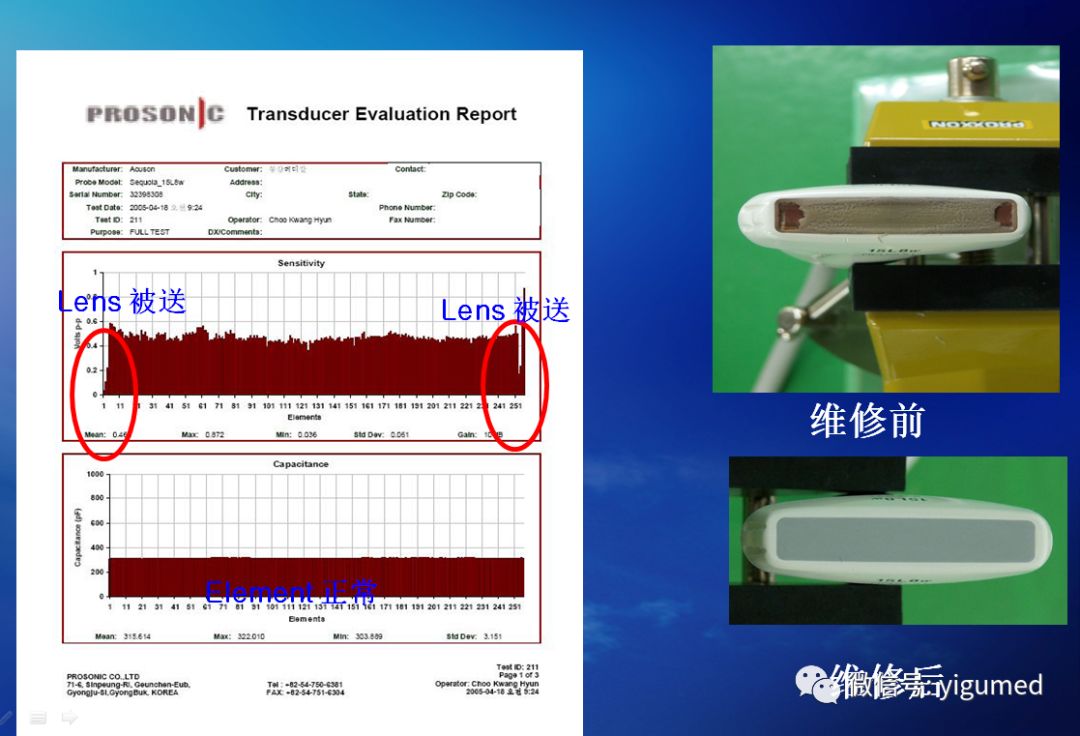

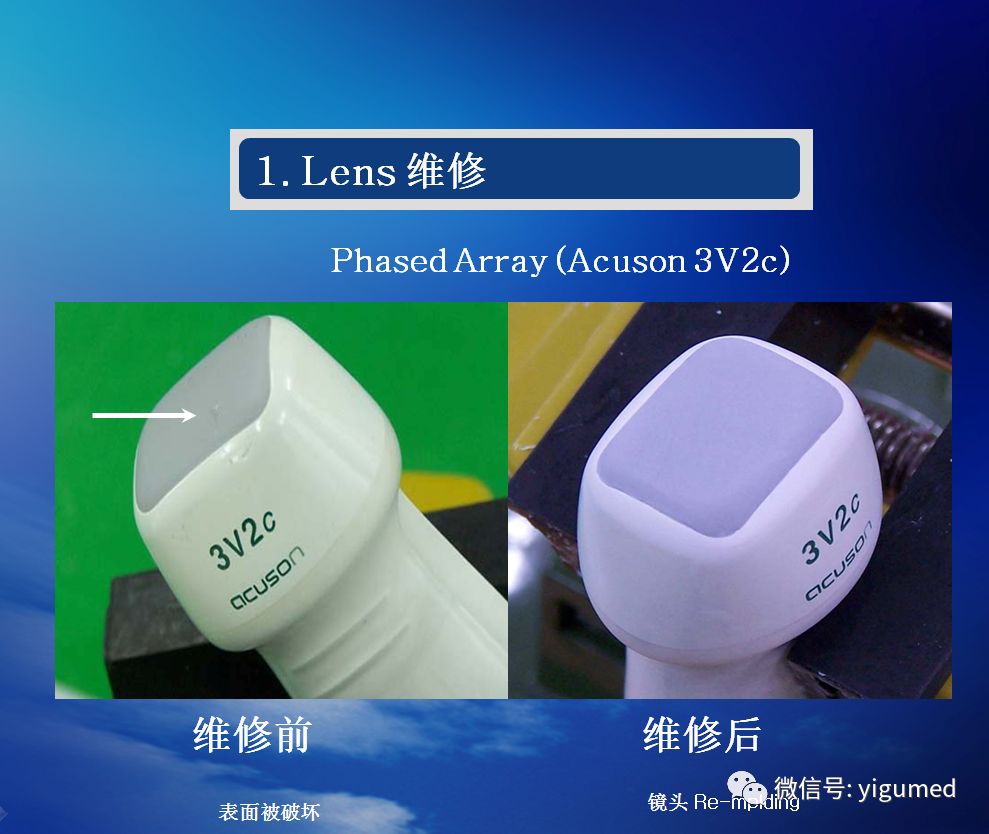

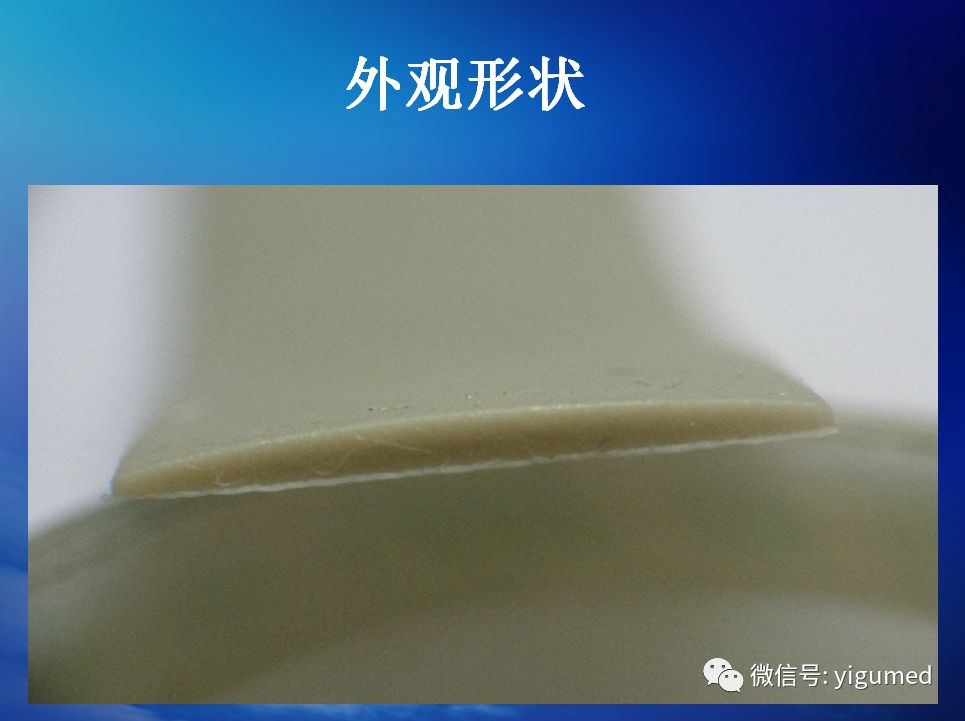

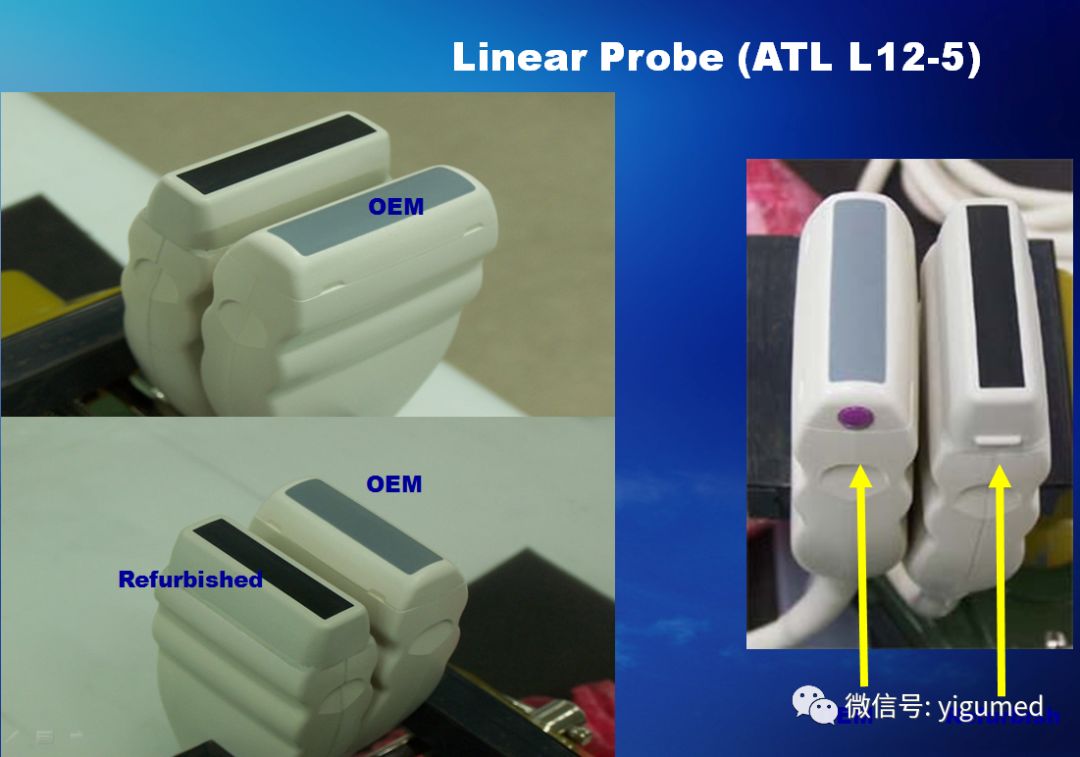

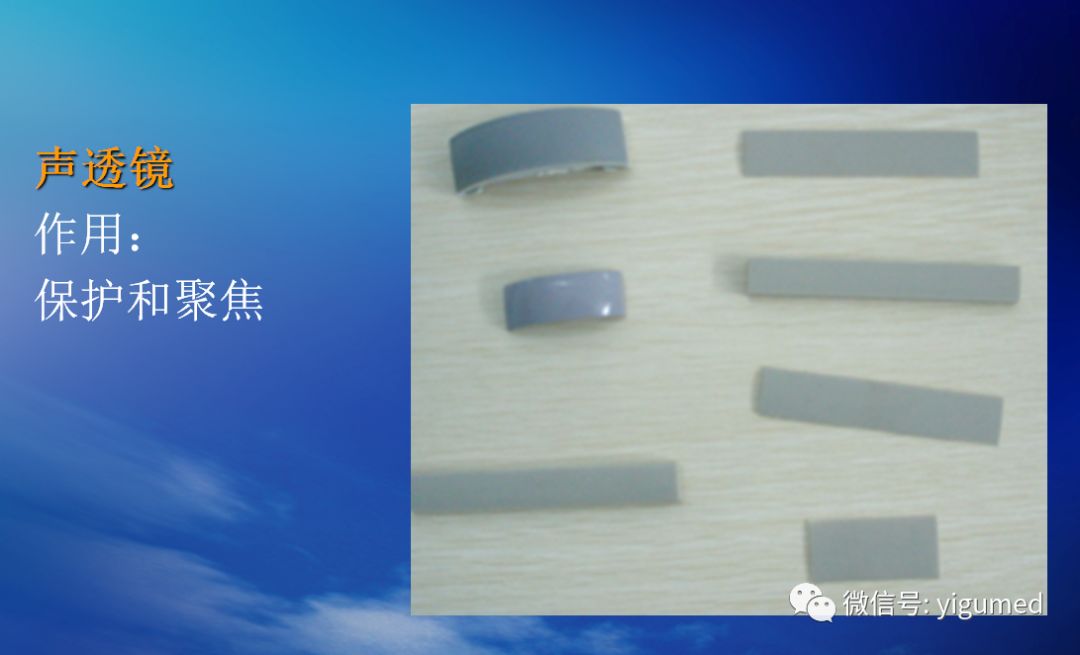

声透镜(lens)损伤

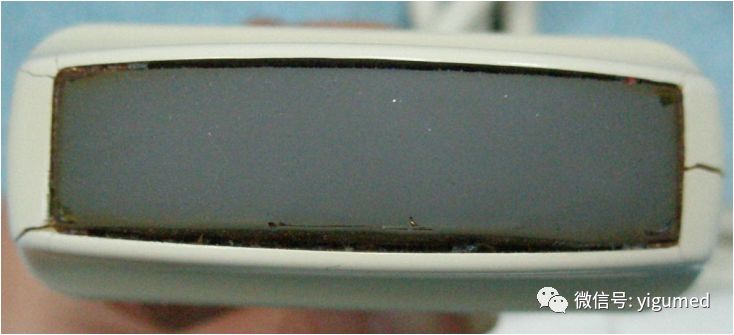

声透镜的被脱, 被翘现象会障碍发/收超声波信号, 可以引起严重的临床错误。

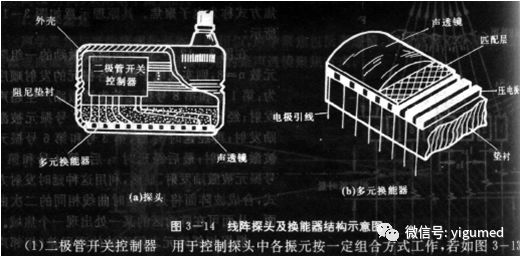

匹配层作用：

能改变前后媒质的阻抗关系，从而增大透射系数，使声能高效地在压电晶片和人体软组织之间传输，能提高换能器的灵敏度，展宽其频带，减少失真。

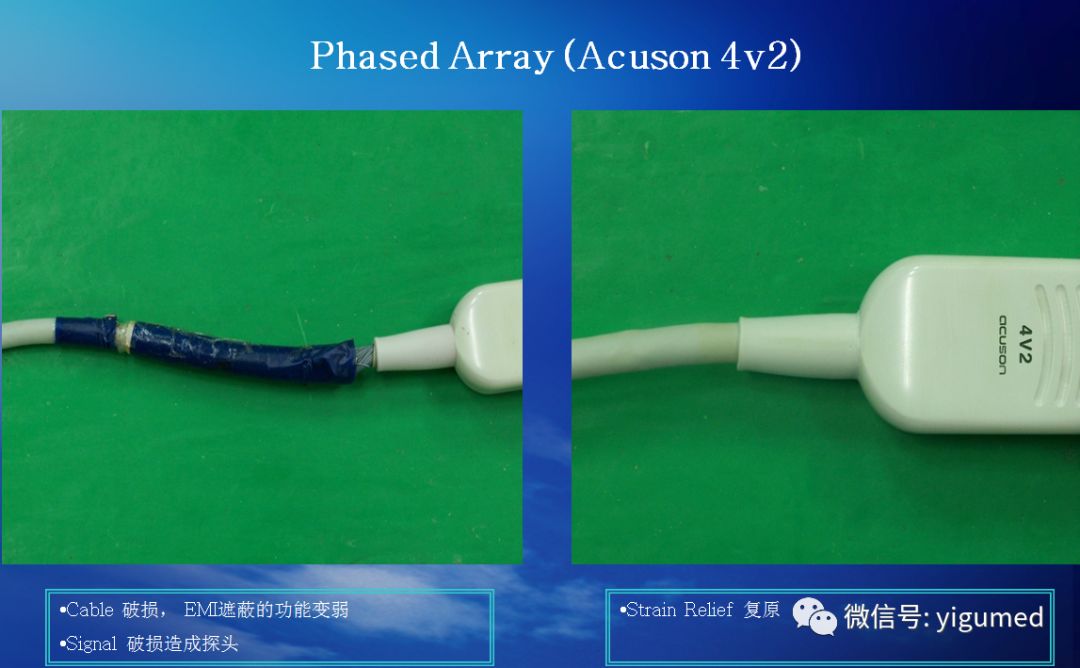

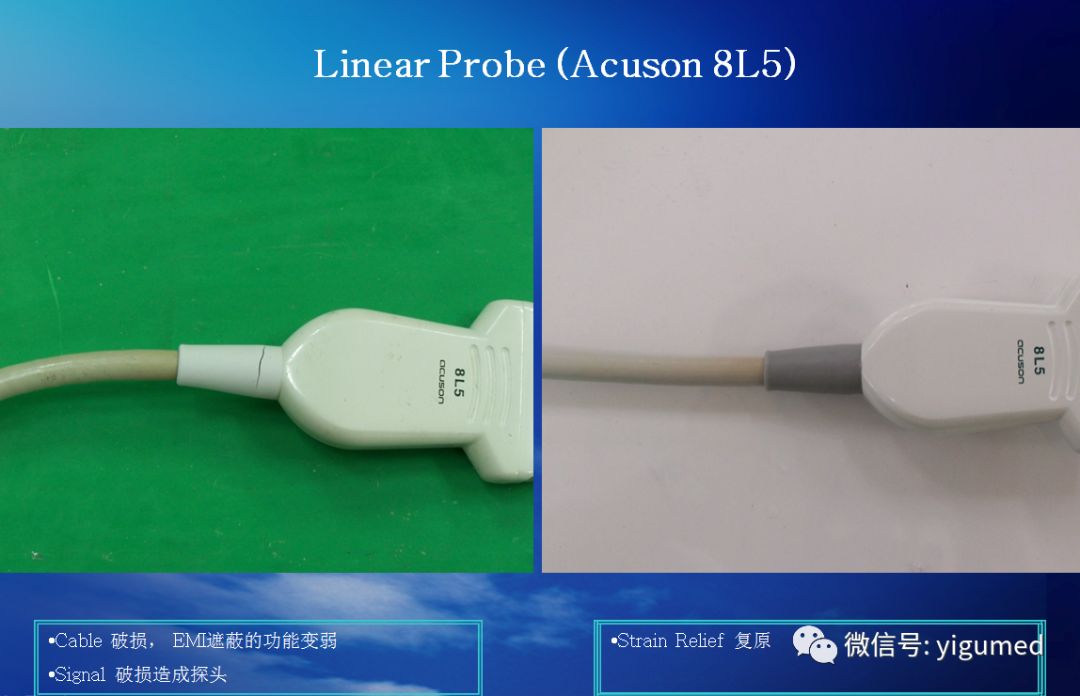

  电缆(Cable)复盖物的被脱

用推车时, 探头电缆的覆盖物以推车的轮子被压

如果不理电缆被脱的状态,屏蔽层断开使屏蔽噪声性能将下降, 图像会产生噪声. 以后发展到不能用的水平。

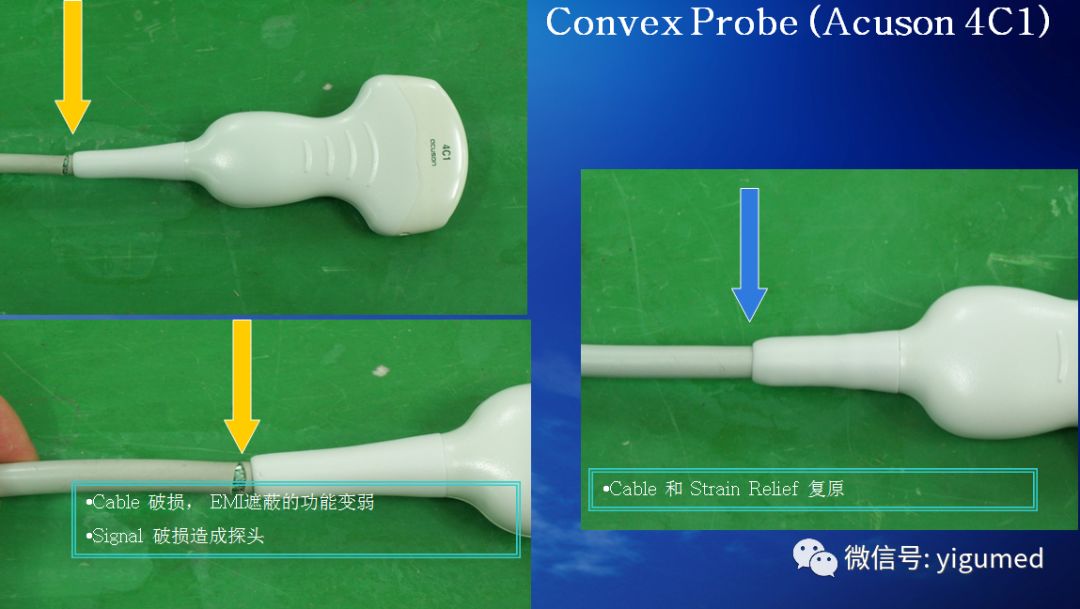

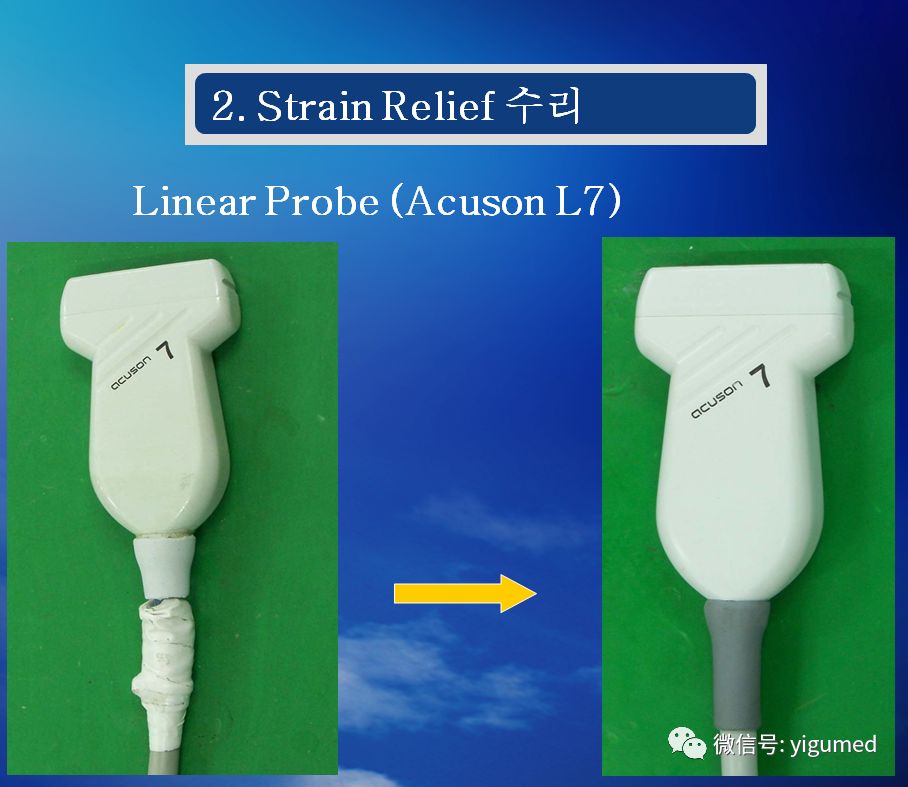

护套(Strain relief)的裂缝,破损, 完全破坏的类型

护套(Strain relief)是把电缆和把手外壳(handlecase)的连接部分裹住起来，保护连接部分以及遮蔽噪声。

如果护套裂缝或破损,遮蔽噪声性能将下降,图像会产生噪声,会引起临床错误，超声诊断时也不方便。

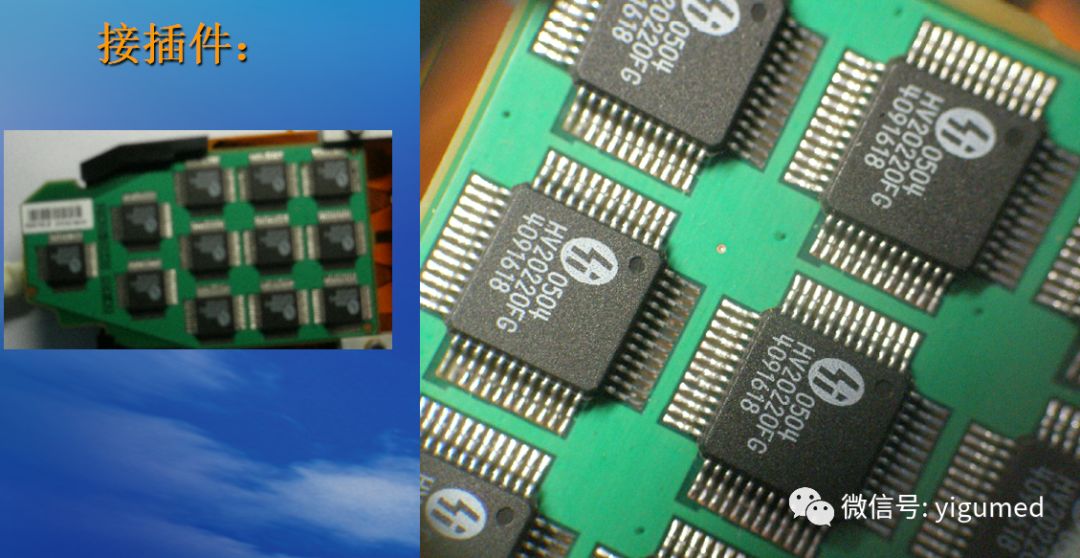

不良连接器插头

跟系统连接的插头接触不良将会引起图像质量的下降严重时将不能工作

03

临床关心探头指标

1、是否变频：能否变频，是临床衡量探头好坏重要指标。

2、频率范围：范围越宽越好。

3、探头扫描角度:角度越大越好，尤其在腔内探头，经常提到这一指标。

04

评价B超性能的临床指标

B超图像质量

1）分辨率：分辨率越高，图象质量

2）动态范围：动态范围越大  ，图象质量越好

3）信噪比和穿透力：信噪比高，穿透力高，图象质量好

05

探头使用注意事项

探头要注意：

１、温度　　　

２、湿度　　　

３、环境（布、纸、人身自带）　　　

４、偶合剂（注意质量防止腐蚀）

5、防老鼠、蟑螂

超声仪器的注意：

１、电源：电压在规定的正负１０，加净化稳压电源，一定要独立电源　　　

２、定期吹土（防短路）

3、更换探头：必须冻结或关闭主机

问题：

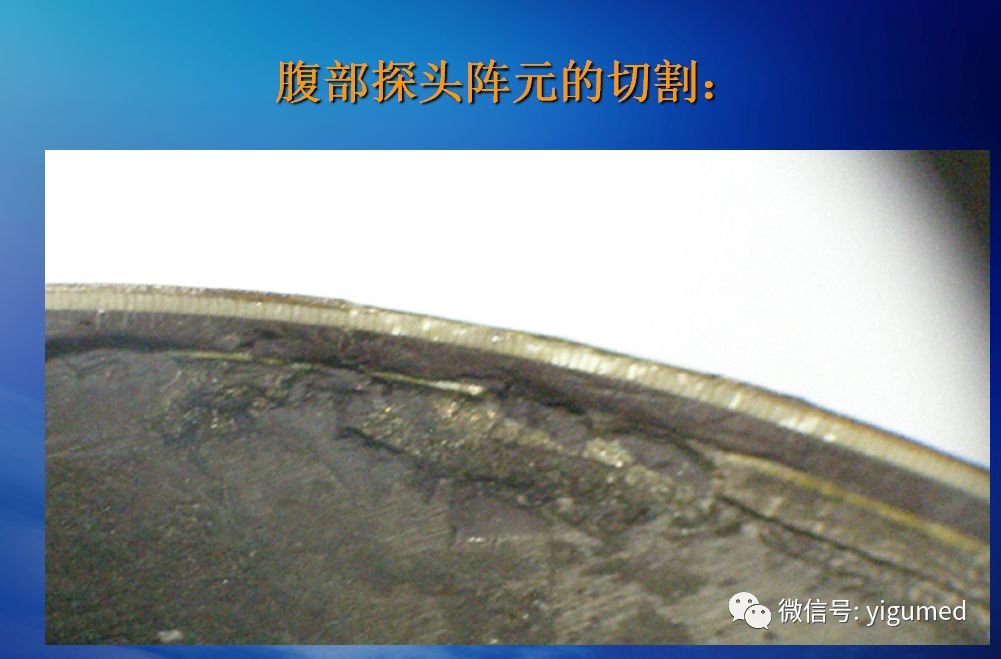

1、为什么国内不能生产心脏探头和高频探头，由于阵元切割的厚度不同，腹部为0.05MM，心脏为0.03MM，高频为0.01-0.02MM。另外阵元需要一个接线点要切割3－5刀，128阵元就要切384－640刀。

2、部分小器官探头和相控阵探头在生产时，为了加强灵敏度会在声透镜下面加一层叫金属膜（PZT）。
