GE VOLUSON E8 设备无法开机故障处理

admin

来源：大医疗

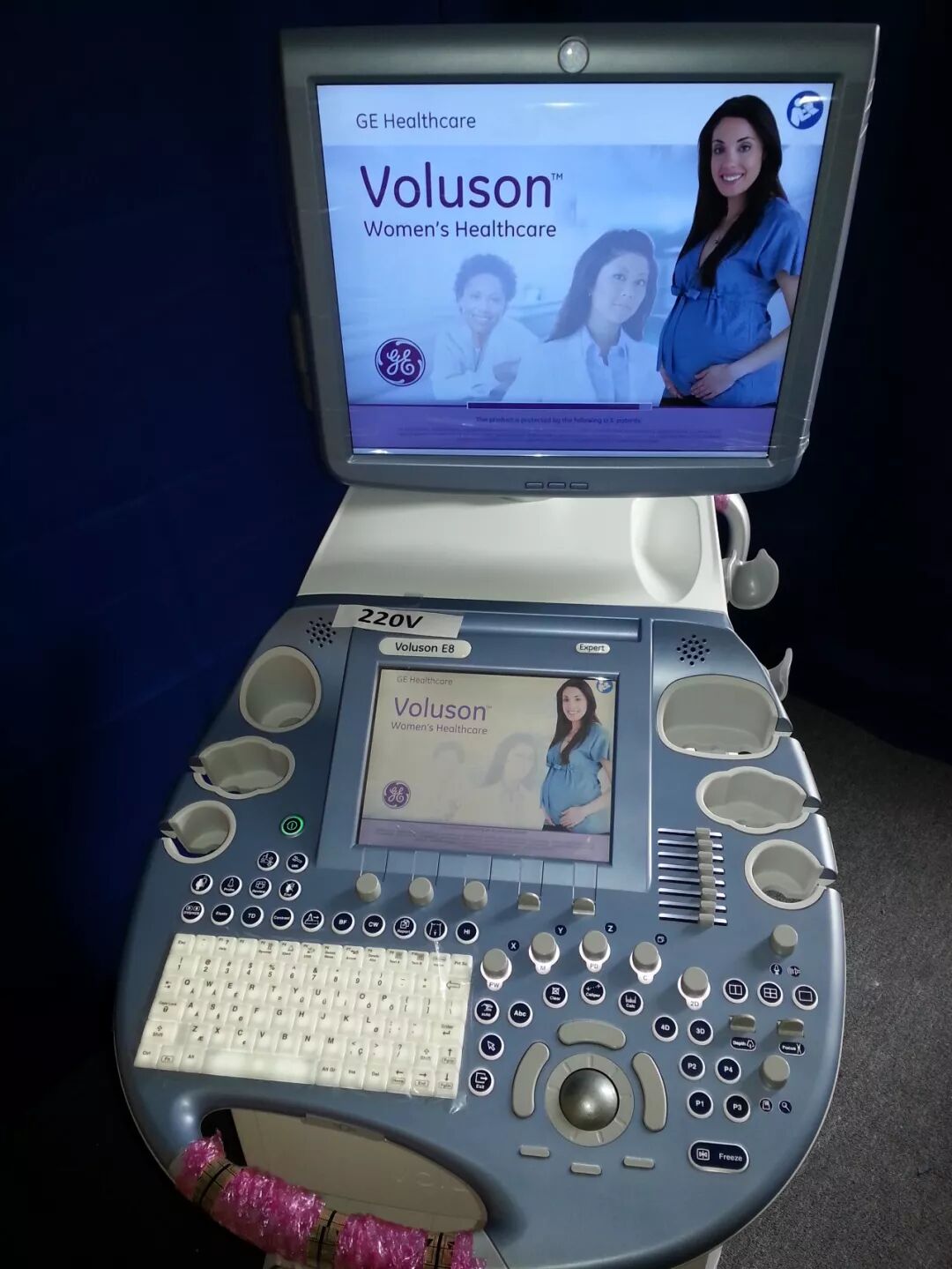

设备品牌：GE超声诊断仪

设备型号：VOLUSON E8

故障现象

设备无法开机，接通220V交流电后，开关机按钮指示灯变黄，但按下开机按钮后机器无任何反应且在此过程中显示器始终黑屏。

故障描述

1、首先考虑电源供电问题 。

2、其次再检查机器后端。

3、设备除探头、显示器、操控面板外，硬件部分主要分为前端（超声发射端）和后端（PC）。

4、前端、后端非同时上电，具体上电顺序为：

1）设备接220V交流电后主电源（RTN）供交流电给次级电源（RTP），经RTP转换为直流电，RTP先供电给PC主板，按下开机键后PC启动并自检PC硬件；

2）加载硬盘上的系统软件，并在显示器显示出相应信息；

3）PC内的PC2IP板卡得电后发出信号给RTP使RTP中的前端DC电源启动，供给前端各个电路板所需要的直流电，以保证在PC软件启动时前端各电路板处于正常工作状态。

解决方案

1、根据上述分析，拔下机器底部RTP给PC主板供电的电源线，接上市电检测其PC端输出电压，发现输出正常，并且可以带动普通家用PC负载，说明PC供电正常。

2、该机已使用多年，主板、内存条、显卡等硬件都有肯接触不良或者损坏，采用替代法逐个检测各板卡。当拔下显卡时，机器可以正常启动，只是开始加载硬盘上的系统后大屏幕无图像输出但触摸屏有图像显示，因此将故障点锁定在显卡上。该型号彩超使用的是XFX GeForce 9600GT显卡，更换同型号显卡后，机器工作正常。
