来源：中国医疗设备2014年第29卷04期 作者：宗士伟（郑州人民医院 设备科）

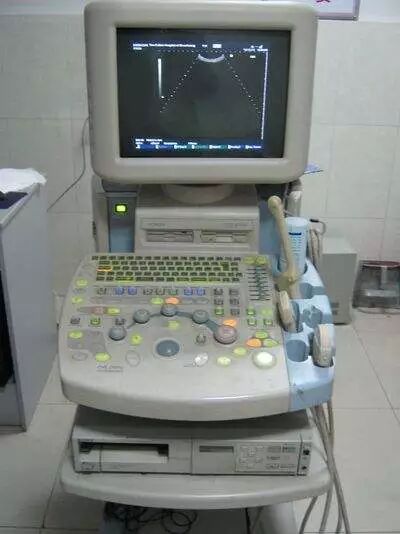

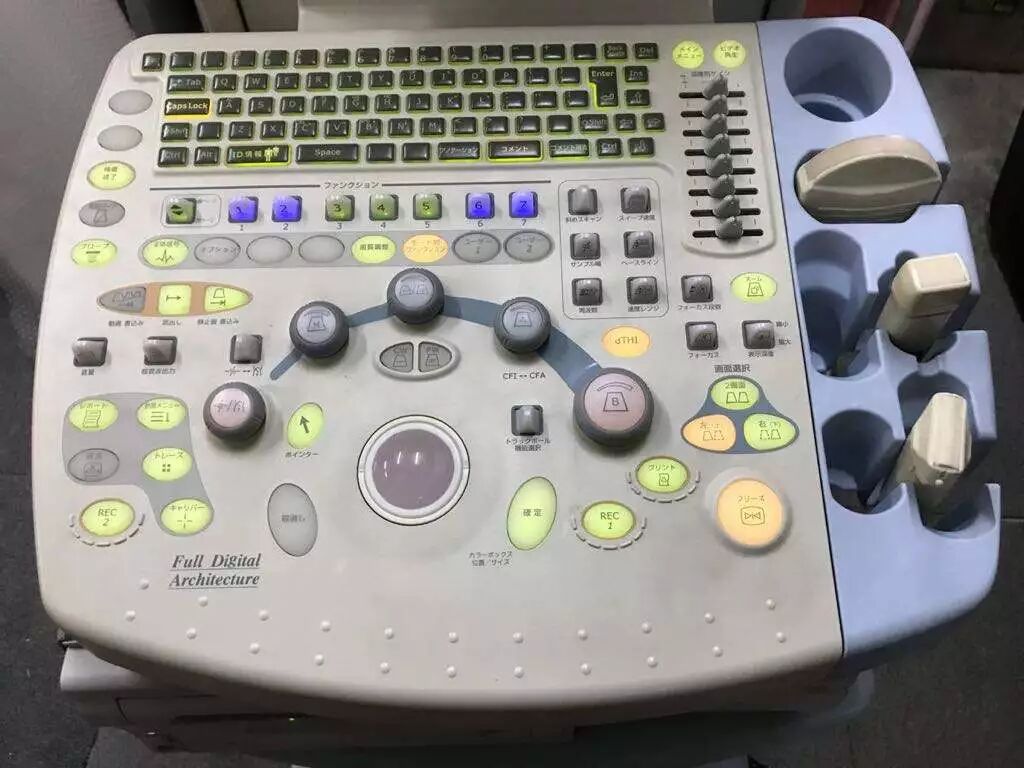

我院3台EUB-5500彩超，除应用软件版本有差别外，其他硬件及选配件都一致。为了在故障出现后，根据故障现象判断故障点，在较短的时间内修复故障，同时寻找彩超发生故障的规律，采取行之有效的维护保养措施，保证设备的正常运行，工作人员不仅要熟悉彩超设备的基本操作方法，也要在每次故障修复后及时总结维修经验。本文针对几个设备故障实例进行总结分析。
开机后，无法进入正常系统界面。桌面提示“Now Setting System data.P lease wait…（系统在设置中，请等待…）”，等待较长时间后，提示一直存在。
日立EUB-5500彩超应用软件依托Windows XP系统，当系统运行到“Now Setting System data”时，系统已启动、设置完毕，彩超应用软件正在启动并调用相关设置参数。此种故障多是因彩超意外掉电、非正常关机、操作不正确等导致配置文件损坏，应用软件无法正常调用配置文件，故一直提示系统正在设置。一般情况下将后期配置文件删除，恢复出厂设置后即可恢复系统的正常启动，尔后再重新对参数进行设置、保存即可。
通常情况下，每次调整设置参数后均需要对相关文件进行备份操作，日常工作中，即使未出现故障，也需要定期对设置文件进行备份，方便系统出现软件故障后相关设置文件能够及时予以恢复，缩短故障修复时间。
开机后，操作系统无法进入，黑屏，提示No operator system（无操作系统）。
此故障一般由两种情况引起：①底层Windows操作系统文件损坏，系统无法正常引导启动文件，导致无法进入Windows操作系统。可以通过修复系统或者重装系统予以解决；②硬盘损坏导致系统无法正常读取引导文件。这种情况即使重新安装系统后仍然会报同样的故障，需更换新硬盘后重装系统。
断路器闭合后，按下开机键，机器无反应，操作面板和显示器上所有指示灯均不亮，风扇不旋转。
测量电源箱保险丝，均正常，测量输入电压，220V，正常。220V电压经过电源箱内部的变压器降压至110V输入到电源板，测量110V电压正常。将电源箱内2块电路板拆出，仔细检查，发现电路板上型号为D1858的PNP型晶体管迸裂，同时测量发现该晶体管周围还有部分其他元器件已损坏。
日立EUB-5500彩超正常开机分两步骤。第一步是断路器开关闭合，110V电压导通进入电路板，此时电源箱内的启动电路已经开始工作，处于待机状态，等待启动信号。第二步是按下启动按钮，开关、导通，发出一低电平的启动信号，通知电源箱开始工作。而D1858所处的电路为待机电路。待机电路故障导致电源箱无法接收到正常的启动信号，使电源箱无法正常启动。更换D1858晶体管及周围元器件后，机器恢复。
该故障在日立EUB-5500彩超上比较普遍，有两种原因：
①和操作人员的使用习惯有关。每天机器使用完毕后，未按正常的关机流程关机，系统关闭后未将断路器开关关闭，使电源箱内待机电路始终处于带电待机状态，严重影响该部分电路的寿命；
②机器电源箱内没及时除尘，过滤网堵塞，电源箱无法正常散热，致使电路板因过热而烧坏。
开机后，图像区无图像，图像区周围字符显示正常。
切换至其他探头，系统可以识别探头类型，图像区的大小也会根据不同的探头而变化，但是图像区却始终没有图像。
用随机系统光盘，进行光盘启动，大约15min可进入正常操作界面。光盘启动完成后，图像区仍然无图像，故障依旧，基本排除非软件故障。
打开彩超机身后盖及PC部分，对DBF（digital beam fomer，数字波束形成器）、AWP、EPI（extended pulse im aging，扩展脉冲成像）、MAP（M edia A cce lerated Processor）等功能电路板进行了重新插拔，重新开机，故障现象无变化。观察各功能板上的指示灯，没有发现有红灯点亮。但此时，将探头放在耳边仔细听，解冻时探头内有嗡嗡的震动声，说明探头内晶体已起振，发射电路部分是正常的。此时将故障锁定在接收或者处理显示部分。
接收和处理部分主要涉及到DBF板、EPl板和MAP板，其中EPl板和MAP板都属于PC部分。而MAP板又包括2块板，分别为M1和M2，这2块板相同，观察开机状态下，M1和M2上面的指示灯不一样。M2上共有4个指示灯点亮，对应的指示分别为士5、±3.3V，而M1上有3个指示灯点亮，分别为士5、-3.3V，缺少+3.3V的指示。测量没有+3.3V电压。由此判断M1出故障的可能性很大。用另一台正常使用的EUB-5500的机器上拆下M1板，替换有故障的M1板，开机后图像区有图像，机器恢复正常。维修手册中提到MAP负责对EPl板传送过来的图像数据进行信号平滑、信号增强等处理，然后将这些图像数据转化为同步TV信号输送到显卡显示。由此可见，MAP板出现故障直接导致图像无法正常输出。
通过以上几次故障的排除及分析，在排除故障时，要弄清故障出现时设备的使用状况及工作状态，了解具体的故障现象及发生故障时的软硬件环境才能对症下药。维修时要遵循先易后难的思路，首先排除最容易判断出的故障点，如软件是否破坏、电源是否接入等，然后才能有针对性地定位故障。在维修过程中要详细查看维修手册，仔细、查看设备的工作状态、故障现象，这些对故障位置的判断至关重要。
[参考文献] [1]王功华，张平.超声诊断仪器的预防性维护[J].中国医疗设备,2012,27(1):104. [2]范振山.德国西门子Sequoia512彩超故障维修体会[J].实用医药杂志,2013,30(7):607. [3]余学飞.医学电子仪器原理与设计[M].广州:华南理工大学出版社,2000. [4]匡建忠.飞利浦iu22彩超故障检修及维护管理医疗卫生装备,2013,(2):147. [5]李坚.Philips lU22彩超故障维修3例[J].实用医药杂志,2013,30(9):862. [6]王哲.iU22彩超故障维修两例[J].医疗装备,2012,25(10):78-79.
|
