超声诊断仪应该定期和按需要进行系统维护。本文以飞利浦IU22为例，详述超声诊断系统该如何维护。
重要的是清洁和维护超声诊断系统和外围设备。彻底清洁各个外围设备特别重要，因为它们包含电子机械装置。如果设备持续而长时间地暴露在灰尘环境和湿汽之中，则这些设备将会有性能和可靠性问题。
清洁超声诊断系统使用过的探头至关重要。清洁步骤随探头及其使用的不同类型而异。
有关如何清洁和维护用于该诊断系统的每种类型探头的详细说明，请参见“探头的清洁、消毒和灭菌”。
使用该方法清洁诊断系统和ECG设备。诊断系统和ECG电缆、导联以及电极可以使用温性肥皂液清洗。如果设备上沾染了血迹或传染性物质，用70%的异丙醇溶液清洁设备。
在对任何仪器进行清洗和消毒时，务必佩戴保护眼镜和手套。
? 若使用任何其它方法，即不是用本文中推荐的方法来消毒电缆或连接器，都可能损坏器械，并使产品担保失效。 ? 务必将必须要保持干燥的部件置于比湿部件高的位置，直至所有部件干燥。
? 要清洁显示器、诊断系统控制面板和系统的所有外表面及手推车、ECG干线电缆、导联和电极
1. 在清洁之前，关断系统电源，并把电源线从电源插座上拔下来。 2. 用肥皂水湿润的软布擦拭。
不要将液体溢流或喷洒在控制器上、进入诊断系统机壳或进入探头连接插座。
3. 用棉签或牙签清除按键或控制器周围的任何固体物质，以确保没有把各种固体物压入机壳。
4. 如果血液或其它感染物接触了诊断系统或任何探头电缆以外的电缆，则用 70% 的异丙醇消毒液进行擦拭消毒。
5. 如果血液或其它感染物接触了探头或探头电缆，则在您阅读特殊清洁指南的“消毒剂和凝胶”部分之前，不要用异丙醇消毒液进行擦拭消毒。
在进行维护或清洁之前，务必按 On/Off 开关将系统关闭，将电源开关置于关闭位置○，然后断开诊断系统与墙壁电源插座的连接。
? 不要使用强溶剂、普通清洁剂、或有研磨料的去垢粉，这些清洁剂会损坏诊断系统表面。 ? 不要用锋利的东西触摸或用纸巾清洁显示屏，它们可能会损害显示屏。
用温和的洗涤液湿润的软布定期清洁诊断系统的所有表面。
用一块无絮软布擦除显示屏和触摸屏上的灰尘。这里推荐采用微纤布。使用为 LCD 特殊设计的一种液体屏幕清洁剂清洁显示屏和触摸屏。将液体喷洒在清洁布上或少量地喷洒在显示屏上。您也可以使用预先湿润的屏幕擦拭布。用无絮软布将显示屏擦干。
在清洁诊断系统的控制面板、显示屏、触摸屏和键盘时，小心不要将任何清洁液弄到机壳内。在清洁时，还要小心不要擦伤显示屏的表面。
诊断系统的外表面可以使用适当的消毒剂，用擦拭法进行消毒。诊断系统表面包括显示屏、触摸屏和塑料及油漆表面。可用于诊断系统表面的有以下产品： ? 温性肥皂液 ? 70% 异丙醇 (IPA) ? T-Spray II（季胺基） ? Opti-Cide-3（季胺基 / 异丙醇基） ? Sani-Cloth HB（季胺基） ? Sani-Cloth Plus（季胺基 / 异丙醇基）
其它以季胺化合物 (QUAT) 或 QUAT/ 异丙醇为基础的产品也可以用来消毒诊断系统表面。
在对任何仪器进行清洗和消毒时，务必佩戴保护眼镜和手套。
? 在系统表面只使用适当的消毒剂。 ? 如果使用异丙醇溶液进行消毒，请确保酒精含量不超过 70%。若酒精含量超过 70%，便可能造成器械的损坏。
? 清洗和消毒系统表面 1. 关断系统电源，断开系统电源线与墙壁插座的连接。 2. 使用温性肥皂液或消毒液湿润的软布来清洁系统的外表面。 3. 根据消毒液浓度的标签说明，混合适用于您系统（参阅第 239页上的列表）的消毒液。
切勿把消毒液直接喷洒在系统表面。在擦拭时，不要让消毒液积聚或流淌在系统表面。在任何一种情况下，消毒液都可能漏入系统，损坏系统，并使担保失效。只用布或略湿的涂抹物擦拭。
4. 用消毒剂擦拭系统表面。有关擦拭时间、溶液浓度和系统与消毒剂的接触时间，请遵循消毒剂的标签说明。确保消毒剂浓度和接触时间适合该探头的特定临床使用。
5. 按照消毒剂标签上的说明，采用风干或用消过毒的布擦干。
6. 因为诊断系统是包含有多个电路板、大范围的服务诊断程序和复杂的操作软件的医疗设备，Philips 建议只有受过训练的人员才能维修系统。
诊断系统控制面板和其它外表面很可能受液体溢流和其它物质（如过量的乳胶）的影响。这些物质可能渗入面板下的电子组件，因而导致断续故障。在预防性的维护期间，查找可能的问题，包括松动旋钮和磨损控制器。
定期清洁轨迹球可延长其使用寿命，并且防止拨打维修电话。
? 要清洁轨迹球
1. 用手指拧下轨迹球周围的套环。 2. 将手指放入轨迹球下的出入孔中，然后向上推轨迹球。 3. 用无絮软布或小刷子清洁轨迹球及装配区域。 4. 将轨迹球放回装配区域。 5. 用手指拧回套环。
? 在进行维护或清洁之前，务必按 On/Off 开关将系统关闭，将电源开关置于关闭位置○，然后断开诊断系统与墙壁电源插座的连接。
? 当内部温度达到一定高度时，诊断系统将显示警告信息，然后在 30 分钟后自动关闭。内部温度的升高可能是脏的空气过滤器造成的。未能保持空气过滤器清洁可能导致系统在关键的使用过程中不能使用。
? 关断电源后才拆卸空气过滤器。没有安装好空气过滤器之前不要开启电源。 ? 在安装空气过滤器之前，确保它们是干燥的。安装湿润或潮湿的空气过滤器可能会损坏诊断系统。
应该每周检查系统的空气过滤器，并按需要进行清洁。您可以指定时间段设置，让系统提醒您清洁空气过滤器。默认设置为 365 天，但应根据系统所在位置的环境条件来设置空气过滤器状态提示的时间段。例如，在尘土多的环境下，您应该选择一个较短的时间段（90 或 180 天）。如果您需要帮助确定多长的时间段最适合于您的系统，请与 Philips Ultrasound 公司的客户服务部联系。
应该每周检查系统的空气过滤器，并按需要进行清洁。空气过滤器位于系统后面底部左边的插槽内。如果决定用肥皂水清洗空气过滤器，则在空气过滤器干燥期间，可能要安装一套备用空气过滤器。

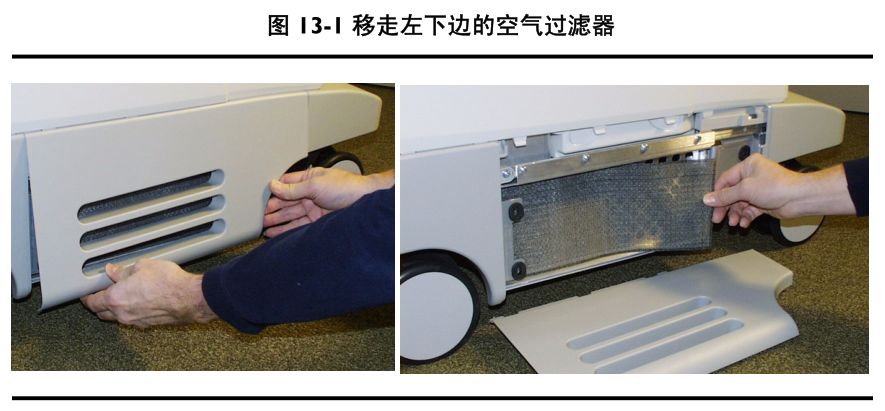

? 要维护空气过滤器 1. 将底盖朝您的方向拉，移走诊断系统左下边的空气过滤器盖子（图 13-1）。

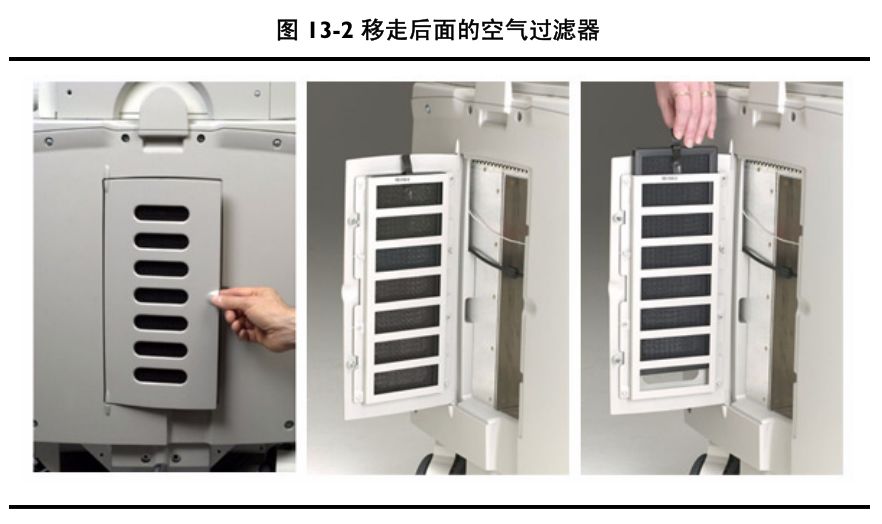

2. 检查此过滤器，如果它已脏了，则用备用过滤器替换它。 3. 打开诊断系统背面上的空气过滤器盖，然后把该过滤器取出来检查（图 13-2）。 4. 检查此过滤器，如果它已脏了，则用备用过滤器替换它。 5. 根据空气过滤器的情况，可使用真空吸尘器或肥皂水清洁它们。
? 要指定和重置空气过滤器的维护状态 1. 按 Setup 键。 2. 单击 Config/Test。 3. 单击 Service Status。 4. 在 Filter Status 部分，执行以下操作之一： – 要指定时间段，从 Select Period 中选择天数。 – 要将默认时间段指定为 365 天，单击 Reset。 – 要在清洁空气过滤器后重置 Clean Data 字段，单击 Done。
如果您的诊断系统不是自动地删除患者检查数据，则要求定期进行硬驱维护。只有在设置中选择了自动删除时，才会出现自动删除。
患者目录最多可以容纳 200 个患者的检查数据。取决于每次检查的内容，在达到 200 个检查上限之前，可能会超过诊断系统的硬驱容量。Philips 强烈建议：您或您的系统管理员定期地进行磁盘维护，以防止数据丢失。
如果忽略了定期维护，则系统将在硬驱内存量接近其容量时会发出警告。一旦看见硬驱容量的警告信息，应该立即执行硬驱维护。只有在将所有的检查数据都备份到 DVD 或 PACS 服务器之后，并且只有在一小时左右不再需要该诊断系统时，才能执行硬驱维护。
? Philips 建议在备份和删除患者检查时不要使用系统。 ? 请在备份了所有的患者检查数据之后，才删除它们。不能恢复已经删除了的检查数据。
当患者数据库包含的数据太多时，诊断系统将会变得越来越慢，并且在检查过程中没有反应。系统设置可以通过清除现有的所有数据来重置患者数据库。仅当在 Philips 现场服务工程师建议时或明白可以安全删除现有的数据时才可使用系统设置。
? 要重置患者数据库 1. 按 Setup 键。 2. 单击 Print/Network。 3. 单击 Global Config，然后单击 HD Maint。 4. 单击 Reset Patient Database。 5. 单击 Yes。大约一分钟后，诊断系统自动地重新启动或显示出错信息。 6. 如果出现错误信息，则单击 Yes，然后手动按 On/Off 开关以重新启动诊断系统。
在对设备进行任何维护之前，始终应按下列任一方法将设备电源断开：如果设备在系统内部，则断开系统与墙上电源插座的连接；或者，如果设备在系统外部，则断开该设备与墙上电源插座的连接。
? 不要擦伤打印机滚筒或让滚筒沾上灰尘和赃物。 ? 不要使用浓溶剂，如稀释剂、汽油或有研磨料的去垢剂，因为这些清洁剂会损坏设备机壳。
用柔软的布定期清洁设备外表面。可用布沾少许温和的洗涤液擦掉污渍。
在对设备进行任何维护之前，始终应按下列任一方法将设备电源断开：如果设备在系统内部，则断开系统与墙上电源插座的连接；或者，如果设备在系统外部，则断开该设备与墙上电源插座的连接。
? 在系统完成初始化或预热之前，切勿插入录像带。 ? 录像机中有录像带时，不要移动超声仪。移动可能会导致录像机损坏。 ? 不要使用商用磁头清洁剂清洁录像机。这些产品可能会损坏录像机磁头。所有的维护应该由 Philips Ultrasound 现场服务工程师执行。 ? 不要调整录像机。有关录像机的修理和维护，请咨询 Philips Ultrasound现场服务工程师。 ? 不要使用浓溶剂，如稀释剂、汽油或有研磨料的去垢剂，因为这些清洁剂会损坏设备机壳。
用柔软的布定期清洁设备外表面。可用布沾少许温和的洗涤液擦掉污渍。
如果您在系统操作中遇到困难，请使用此处的信息来帮助您解决问题。如果问题未包括在本节中，请与您的 Philips Ultrasound 客户支持代表处联系。

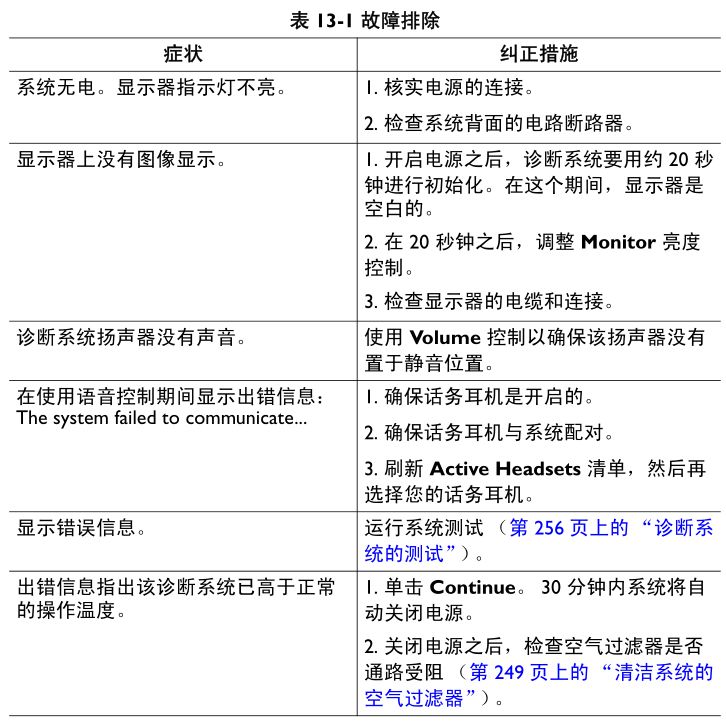

故障排除表列出了故障的现象和排除故障的方法（表 13-1）。
诊断系统显示错误信息，反应系统已检测到操作或错误状态。该错误信息必须记录下来，并且报告给 Philips Ultrasound 客户支持代表处。如果出现错误信息，切勿使用该系统。
有两组测试图样可用于测试诊断系统、外设、回顾站或 PACS 的图像质量。 ? 原来的测试图样组（标记为 Test Patterns）包括想要用于各种测试的图像。但是，与 TG-18 测试图样不同，这些测试图样不依赖于统一标准。 ? 最新的测试图样组由 American Association of Physicists in MedicineTaskGroup 18 (TG-18)（美国医学物理学会任务组 18 (TG-18)）创建。本诊断系统上的 TG18 测试图样适用于 51 厘米（20 英寸）显示器的 1024 x 768像素图像区。有关使用这些测试图样的更多信息，请阅读 IEC 出版物61223-3-6 (62B/588/CD)。
这些测试图样单独存储在本诊断系统的硬驱部分。您必须把测试图样转移到硬驱的不同部分之后才可以查看它们。除非您删除它们，转移的测试图样将保留起来。
? 要转移测试图像 1. 按 Review 键。 2. 从 Drive 菜单选择 Test Imgs。 3. 从检查选择清单选择 TG18 Test Patterns 或 Test Patterns。 4. 单击 Send To。 5. 选择 Hard Drive，然后单击 OK 以传送这些图像。
? 要使用测试图像 1. 按 Review 键。 2. 从 Drive 菜单选择 Hard Drive。 3. 从检查选择清单选择 TG18 Test Patterns 或 Test Patterns。 4. 单击 Display Exams，然后执行以下操作之一： – 要把测试图样发送到本地打印机，双击一幅测试图样以全屏幕显示它，然后按 Print 或 Alt Print。 – 要把测试图样发送到 DICOM 打印机或存档服务器，单击测试图样号以选择它，单击 Send To，选择一个设备，然后单击 OK。
诊断系统测试是系统操作状态的综合测试。该测试包括大量的子测试。如果一个子测试失败，则该系统将完成其余的子测试。当从设置运行测试时，系统测试在诊断系统显示器上只显示通过或失败结果。该测试也可以由合格用户从“技术管理”应用程序运行，如果发现错误，则会在那儿显示事例错误代码。如果系统测试失败，请通知 Philips Ultrasound。
任何时候显示系统错误时，或如果您怀疑诊断系统有问题时，都请运行系统测试。如果测试过程中显示了一条错误消息，请使用 On/Off 开关重新启动系统。
? 要运行系统可信度测试 1. 开启诊断系统电源。 2. 断开所有探头与系统的连接。 3. 按 Setup 键。 4. 单击 Config/Test。 5. 单击 System Test 选项卡。 6. 单击 Run。当测试结束后，将有一条信息显示测试是通过还是失败。 7. 单击 Cancel 或 Done 以退出设置。
