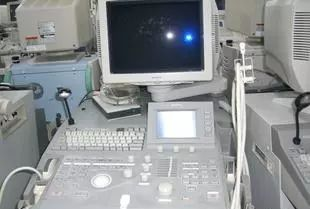

超声诊断具有应用领域广、无辐射积累等优点，已成为临床诊断上不可或缺的医疗设备[1] 。ALOKA SSD-5500彩色多普勒诊断仪（简称彩超）具有 12 bit 数字声术成像器、182 dB 系统动态范围、高帧频的多重声束处理以及增强型纯净谐波检测（EPureHD）等较先进的技术，在国内医院中具有广泛的临床应用。本文就我院在 SSD-5500 彩超使用中遇到的 2 例故障进行分析，以供参考。
仪器在使用过程中突然死机，重新启动后报“CPU错误”，系统无法进入到正常的超声诊断界面，多次重启后故障依旧。
因为该机的数据处理平台是基于微软公司的windows操作系统，出现该故障，首先考虑到是与系统启动直接关联的CPU和硬盘驱动器（Hard Disk Drive，HDD）出现故障。
仪器在重启过程中发现操作面板上的硬盘指示灯没有闪烁，硬盘没有系统启动后读盘的声音，说明CPU和硬盘之间没有数据交换，怀疑为CPU故障，触摸主板CPU芯片没有发热，接下来更换主板内存条，以及对每组排线重新拔插，开机后，故障依旧，取出CPU板观察，未发现明显的烧毁或散热不够引起的元器件损坏，初步判断是CPU主板损坏[2-4]。
由于该主板芯片集成度较高，无法将主板修复，更换相同型号的主板（编号：EP521800AA）后设备正常启动，进入到超声诊断界面，故障排除。
设备在启动自检中屏幕提示“驱动电压异常”的报错信息。
根据报错提示，怀疑是电源电路板损坏，首先对电源箱进行除尘以及对电源排线重新拔插，开机后故障依旧。
B超电源系统一般分为数字电源、模拟电源和脉冲电源，数字电源给数字电路板和计算机图像处理系统等供电；模拟电源给接收超声脉冲信号放大、相位控制、视频放大等电路供电；脉冲电源为超声探头的发射电路提供程控高压（PHV），约为100Voc，电压的高低与B超设备的探测深度、分辨率以及发射脉冲的电平数有关[5-6]。
测量电源板电压±5Voc、±12Voc、+40Voe等电压都正常，当测量到TP6测量点时测量不到电压，而正常电压应为+6Voc，经过观察，当设备拔下超声探头后，屏幕不再出现“驱动电压异常”的报错信息，因超声探头工作需要有100V左右的超声激励工作电压，TP6测量点实际上是超声激励工作电压的测量点。
考虑使用替代法来缩小故障范围，更换该机型的图像处理板（编号：EP487150BE）后，故障排除。
对于超声诊断仪器的管理工作，首先需要加强预防性维护管理，注重日常的维护保养，为仪器提供稳定的电源，特别注意要定期清除仪器过滤网以及部件的灰尘，保持设备工作环境温度和湿度的稳定，温度应控制在15～33℃，湿度<90%，且对设备的放置留出15cm的空隙，以保证设备良好的散热。通过实施科学合理的预防性维护手段，尽可能地降低故障的发生率，提高超声诊断仪器的使用率和完好率，延长设备使用寿命。
[参考文献] [1]周墙.超声诊断仪的工作原理及故障检修[].中国医疗设备，2014，29（10）：135-136. [2]蒋秉梁，王晓堂.GELOGIQ彩色超声诊断仪故障维修两例[J].中国医疗设备,2014,29(12):144,150. [3] 肖瑞杰,王晓廷.GE LOGIQ7超声诊断仪启动故障维修[J].中国中医药现代远程教育,2013,11(4):100-101. [4] 朱沛玲.浅谈对GE和ALOKA+B超的维修和保养[J].医疗装备,2013,(5):64-66. [5] 陈科,王义辉,唐伟,等.GE Vivid 7彩超故障维修案例[J].中国医学装备,2013,(12):126-127. [6] 桂星雨,张文峰.ALOKAα5彩超常见故障分析[J].医疗装备,2012,25(4):78.
