宾得内镜系统黑屏维修故障分析

admin

来源：好学医工

故障现象

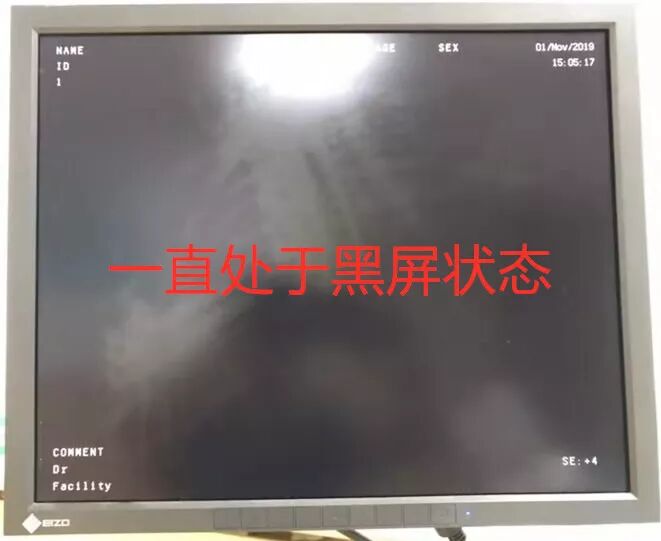

该内镜系统接上胃镜时一直显示黑屏。

故障分析及处理

1、根据故障现象，可以确定数据采集系统出现异常，基本分为几个模块，即胃镜、主机、显示器以及连线。

2、测量各连线无任何问题，首先先用一条胃镜试机，发现处于黑屏状态，再采用另外一条试机，还是处于黑屏状态，初步判断主机出现故障。

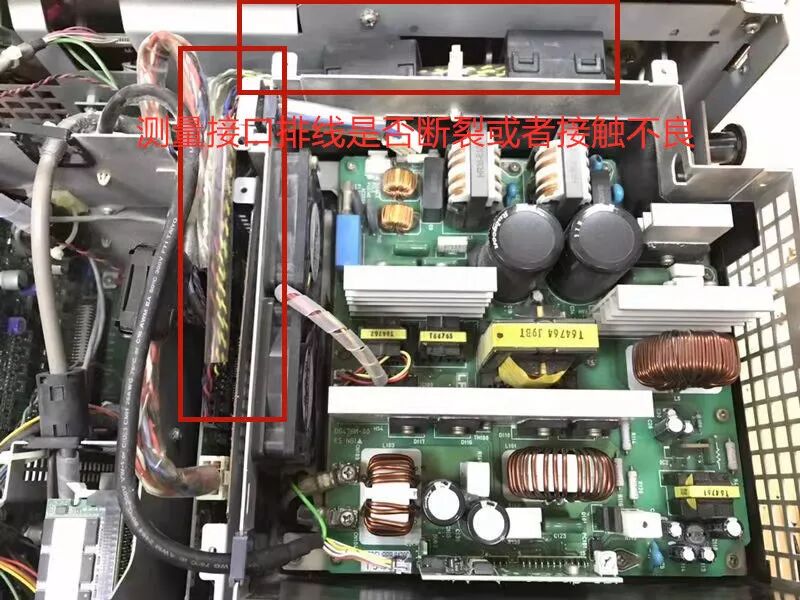

3、拆开主机，检查主机接口排线。

4、测量排线后，重新接上胃镜测试，故障解决。

5、为了确定一下，再用另外一条胃镜试机，又出现黑屏。再用原来的胃镜试机，还是出现黑屏。

6、最终确定，主机没有任何问题，有一条胃镜故障，一旦用有故障的镜子试机后，主机没有重启后，即使再用正常的胃镜试机，也是显示黑屏。

维修结论

该宾得内镜系统黑屏是其主机受有故障的镜子影响，因此，建议试机每一条镜子时，重启主机，可以比较精确判断故障点。
